출원 연월일:

2019년 06월 17일

출 원 번 호:

10-2019-0071686

공고 연월일:

2020년 06월 03일

공 고 번 호:

특허결정(심결)연월일:

2020년 05월 20일

청구범위의 항수:

2

유 별:

E02D 17/04

발명의 명칭:

흙막이 벽체 시공방법

존속기간(예정)만료일:

2039년 06월 17일

2020년 05월 26일 등록

(45) 공고일자 2020년06월03일

(11) 등록번호 10-2117392

(24) 등록일자 2020년05월26일

(51) 국제특허분류(Int. Cl.)

 E02D 17/04 (2006.01) E02D 17/08 (2006.01)

(52) CPC특허분류

E02D 17/04 (2013.01)

E02D 17/08 (2013.01)

E02D 7/00 (2013.01)

E02D 2250/00 (2013.01)

(21) 출원번호 10-2019-0071686

(22) 출원일자 2019년06월17일

심사청구일자 2019년06월17일

(56) 선행기술조사문헌

KR101557048 B1*

KR1020030024723 A*

KR1020060099889 A*

KR1020090028025 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

한***

서울특별시 금천구 가산디지털1로

(72) 발명자

홍**

서울특별시 강서구 등촌로5가길

(74) 대리인 김영관

심사관 : 경노현

전체 청구항 수 : 총 2 항

(54) 발명의 명칭

 흙막이 벽체 시공방법

(57) 요 약

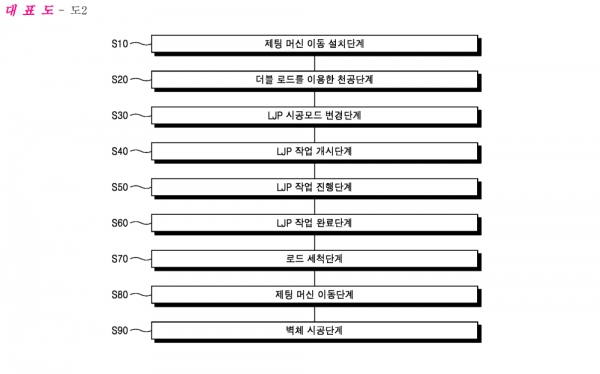

흙막이 벽체 시공방법에 관한 발명이다. 본 발명의 흙막이 벽체 시공방법은, 기설치된 기성말뚝과 기성말뚝 사이

의 위치로 천공기능과 주입기능이 가능한 제팅 머신(JETTING MACHINE)을 이동시켜 설치하는 제팅 머신 이동 설치

단계; 회전 가능한 더블 로드(Double Rod)를 지중에 근입해서 회전시키는 한편 상기 더블 로드를 통해 드릴 비트

까지 청수를 압송시켜 계획심도까지 상기 더블 로드가 굴진토록 하는 더블 로드를 이용한 천공단계; 상기 더블

로드의 작용으로 천공작업이 완료되면, 상기 제팅 머신의 타이머를 조절해서 상기 더블 로드의 회전수를 LJP(LOW

JET PILE)의 시공모드로 변경하는 LJP 시공모드 변경단계; 상기 제팅 머신에 탑재된 초고압 펌프(PUMP)를 조절하

여 주입재의 주입압을 상승시키되 주입압이 계획치에 도달하면 상기 더블 로드의 선단에 제팅 노즐(Jetting

Nozzle)을 장착하여 주입재를 분사하면서 회전하게 하되 상기 제팅 노즐이 한 바퀴 또는 한 바퀴 반을 회전하면

서 자동으로 상승함과 동시에 상기 동작이 반복되도록 하는 LJP 작업이 개시되는 LJP 작업 개시단계; 상기 더블

로드를 회전시키되 목적된 심도까지 제팅 노즐이 상승토록 하면서 계획된 주입 상한선까지 상기 LJP 작업을 계속

진행하는 LJP 작업 진행단계; 상기 주입 상한선까지 시공하여 지반 중에 주입재에 의한 원주상의 고결체를 조성

완료함으로써 각각의 PHC 기성말뚝을 일체화시키는 LJP 작업 완료단계; 상기 LJP 작업의 완료 후, 상기 더블 로

드를 세척하는 더블 로드 세척단계; 및 상기 제팅 머신을 다음 위치로 이동시키는 제팅 머신 이동단계를 포함한

다
