출원 연월일:

2019년 09월 18일

출 원 번 호 :

20-2019-0003815

공고 연월일:

2020년 06월 01일

공 고 번 호:

등록결정(심결)연월일:

2020년 05월 22일

청구범위의 항수:

3

유 별:

A01K 63/04

등록의 구분 :

고안의 명칭:

수조용 PH 버퍼박스

존속기간(예정)만료일:

2029년 09월 18일

2020년 05월 26일 등록

(45) 공고일자 2020년06월01일

(11) 등록번호 20-0491759

(24) 등록일자 2020년05월26일

(51) 국제특허분류(Int. Cl.)

 A01K 63/04 (2014.01) A01K 61/59 (2017.01)

B01D 35/02 (2006.01) C02F 1/66 (2006.01)

(52) CPC특허분류

 A01K 63/045 (2013.01)

A01K 61/59 (2017.01)

A01K 63/047 (2013.01)

B01D 35/02 (2013.01)

C02F 1/66 (2013.01)

(21) 출원번호 20-2019-0003815

(22) 출원일자 2019년09월18일

심사청구일자 2019년09월18일

(56) 선행기술조사문헌

KR100948779 B1

KR1020130118458 A*

KR2020150001800 U

KR101513079 B1*

KR2019920005548 Y1*

KR1020180128595 A

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

김**

서울특별시 광진구 자양로48길

(72) 고안자

김**

서울특별시 광진구 자양로48길

(74) 대리인 김영관

심사관 : 이윤아

전체 청구항 수 : 총 3 항

(54) 고안의 명칭 수조용 PH 버퍼박스

(57) 요 약

본 고안은 수조의 PH 수치를 관리하고 조절하며 여과재를 같이 넣어서 박테리아 서직과 수조 내에서 공간 활용을

효율적으로 이용할 수 있는 수조용 PH 버퍼박스에 관한 것이다.

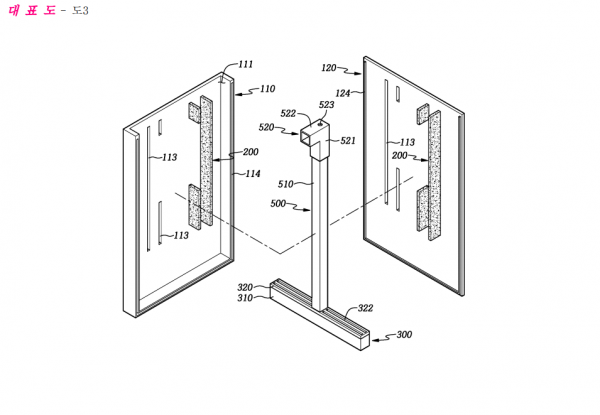

이러한 본 고안은, 수조의 내면에 부착되어 물을 여과하는 여과기에 있어서, 수직으로 형성된 복수의 필터슬릿으

로 유입된 물이 흐르도록 내부에 제1 유입유로가 형성되어 수조의 내면에 탈착부재로 분리가능하게 부착되는 하

우징, 상기 복수의 필터슬릿에 각각 결합되어 유입되는 물의 부유물을 필터링하는 복수의 수직필터, 상기 수직필

터로 필터링된 물이 유입되도록 제2 유입유로가 수평으로 형성되어 상기 제1 유입유로의 하부에 분리가능하게 결

합되는 수평유입관, 상기 수평유입관의 제2 유입유로에 수용되어 유입된 물을 여과하는 여과재, 상기 여과재로

여과된 물을 상부로 배출하도록 배출구가 분리 가능하게 결합되어 상기 수평유입관의 상부에 수직으로 연결되는

수직배출관, 상기 수직배출관의 하부로 유입된 물을 상승시켜서 상기 배출구로 배출시키도록 호스로 연결된 펌프

를 포함하는 것을 기술사상으로 한다.

따라서, 본 고안은 하우징의 제1 유입유로에 수직필터를 결합하고 수평유입관의 제2 유입유로에 여과재를 수용하

여 일체로 구성하므로 수조 내부에서 공간 활용을 효율적으로 이용하고 편리하게 보관하여 분실을 미연에 방지할

수 있는 매우 유용한 효과가 있다.
