"타프 처짐 방지용 폴대"

타프처짐방지폴대 특허등록 특허신청 절차 최저수수료 무료출장상담

"타프 처짐 방지용 폴대"

출원 연월일:

2019년 08월 22일

출 원 번 호 :

20-2019-0003484

공고 연월일:

2020년 05월 18일

공 고 번 호:

등록결정(심결)연월일:

2020년 04월 29일

청구범위의 항수:

3

유 별:

E04H 15/34

등록의 구분:

고안의 명칭:

타프 처짐 방지용 폴대

존속기간(예정)만료일:

2029년 08월 22일

2020년 05월 12일 등록

(45) 공고일자 2020년05월18일

(11) 등록번호 20-0491674

(24) 등록일자 2020년05월12일

(51) 국제특허분류(Int. Cl.)

E04H 15/34 (2006.01) E04H 15/58 (2006.01)

 E04H 15/60 (2006.01)

(52) CPC특허분류

E04H 15/34 (2013.01)

E04H 15/58 (2013.01)

(21) 출원번호 20-2019-0003484

(22) 출원일자   2019년08월22일

심사청구일자   2019년08월22일

(56) 선행기술조사문헌

KR1020060023404 A*

KR1020140101991 A*

KR200187676 Y1*

KR200364639 Y1*

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자 :

이**

충청남도 아산시 삼동로

(72) 고안자:

 이**

충청남도 아산시 삼동로

(74) 대리인:

 김영관

심사관 : 서장원

전체 청구항 수 : 총 3 항

(54) 고안의 명칭 타프 처짐 방지용 폴대

(57) 요 약

본 고안은 야외 활동시 햇볕이나 비를 차단하도록 설치되는 타프에 관한 것으로서, 타프의 처짐을 방지할 수 있

는 타프 처짐 방지용 폴대에 관한 것이다.

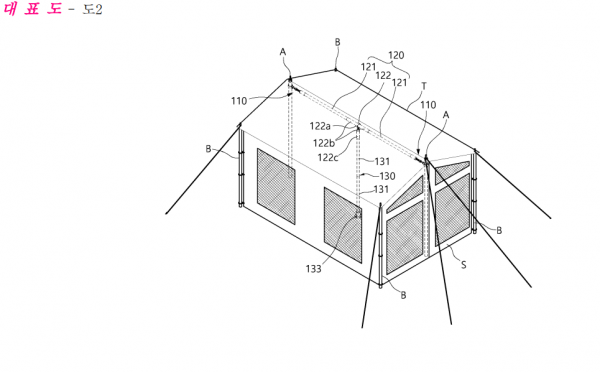

본 고안의 타프 처짐 방지용 폴대는 타프(T)의 양측 중앙을 지지하는 한 쌍의 메인폴대(A)의 상단에 각각 회동

가능하게 연결되는 연결부재(110)와, 상기 연결부재를 통해 메인폴대들을 수평으로 연결하는 상부폴대(120)와,

상기 상부폴대의 중앙에 연결되어 바닥에 지지되는 수직폴대(130)를 포함한다.
