출원 연월일 :

2019년 11월 08일

출 원 번 호:

10-2019-0142468

공고 연월일 :

2020년 05월 12일

공 고 번 호:

특허결정(심결)연월일 :

2020년 04월 06일

청구범위의 항수 :

2

유 별:

B25C 1/18

발명의 명칭 :

네일건

존속기간(예정)만료일 :

2039년 11월 08일

(45) 공고일자 2020년 05월 12일

(11) 등록번호 10-2109549

(24) 등록일자  2020년05월06일

 (51) 국제특허분류(Int. Cl.)

  B25C 1/18 (2006.01)  B25C 1/04 (2006.01)

 F16B 15/08 (2006.01)

(52) CPC특허분류

 B25C 1/182 (2013.01)

 B25C 1/04 (2013.01)

(21) 출원번호   10-2019-0142468

(22) 출원일자  2019년11월08 일

심사청구일자   2019년11월08 일

(56) 선행기술조사문헌

JP2012013201 A*

KR1020070005701 A*

CN204851908 U

JP2005233329 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

경기도 양주시 만송로

(72) 발명자

김**

경기도 양주시 만송로

(74) 대리인

김영관

전체 청구항 수 : 총 2 항

심사관 : 김응상

(54) 발명의 명칭 네일건

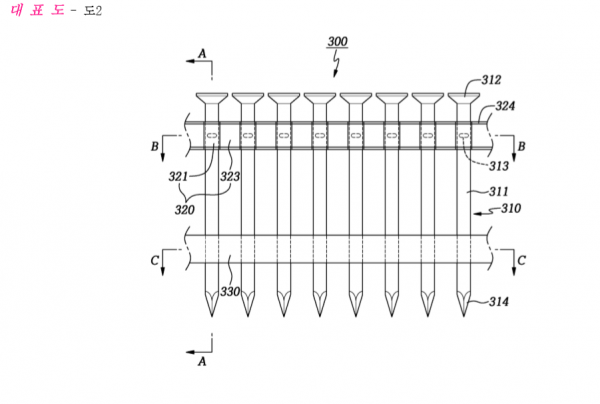

(57) 요 약

본 발명은 헤드가 분리되는 네일을 자동으로 타정할 수 있는 네일건에 관한 것이다.

이러한 본 발명은, 압력을 이용하여 네일을 재료에 고정하는 네일건에 있어서, 트리거를 당겨서 배럴을 통해 상

기 네일을 타격하도록 타격부를 갖다 바디, 상기 바디에 결합되어 배럴로 상기 네일을 공급하는 매거진, 상기 매

거진에 수납되어 상기 복수의 네일이 조립된 네일키트를 포함하되, 상기 네일키트는, 헤드가 요부를 통해 스템에

서 분리되는 복수의 네일, 상기 복수의 네일의 요부에 가각 요철결합되는 메인필름, 상기 복수의 네일을 연결하

도록 스템의 외면에 부착되는 서브필름을 포함하는 것을 기술사상으로 한다.

따라서, 본 발명은 헤드가 분리되는 복수의 네일을 조립하여 타정 시 네일의 헤드가 파단되지 않는 동시에 조립

된 네일이 필름에서 분리되지 않으며 배럴로 자동으로 공급되어 편리하게 이용할 수 있는 매우 유용한 효과가 있다.
