출원 연월일 :
2019년 11월 04일
출 원 번 호 :
10-2019-0139166

공고 연월일 :
2020년 03월 11일
공 고 번 호 :


특허결정(심결)연월일 :
2020년 03월 02일
청구범위의 항수 : 5

유 별 :
B63H 23/36

발명의 명칭 :
알루미늄 선박용 샤프트 지지구조

존속기간(예정)만료일 :
2039년 11월 04일

2020년 03월 05일 등록

(45) 공고일자 2020년03월11일
(11) 등록번호 10-2088053
(24) 등록일자 2020년03월05일
(51) 국제특허분류(Int. Cl.)
 B63H 23/36 (2020.01) B63H 23/34 (2020.01)
 B63H 25/38 (2020.01) C09D 161/04 (2006.01)
 C09D 163/00 (2006.01) C09D 7/40 (2018.01)
(52) CPC특허분류
 B63H 23/36 (2013.01)
B63H 23/34 (2013.01)
(21) 출원번호 10-2019-0139166
(22) 출원일자 2019년11월04일
심사청구일자 2019년11월04일
(56) 선행기술조사문헌
JP2006009873 A*

(73) 특허권자
김**
경상남도 사천시 용현면 용현로
(72) 발명자
김**
경상남도 사천시 용현면 용현로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 김학수
(54) 발명의 명칭 알루미늄 선박용 샤프트 지지구조
(57) 요 약
본 발명은 알루미늄 선박용 샤프트 지지구조에 관한 것으로서, 알루미늄 재료로 성형 제작이 이루어지는 선박용
프로펠러 선미관 또는 방향키 샤프트 가이드관의 중단 부위에 스테인레스링을 체결시킴으로써 프로펠러 샤프트
또는 방향키 샤프트 등과 같은 선박 샤프트 부재의 안정적인 지지상태가 유지되어질 수 있도록 하기 위한
것이다.

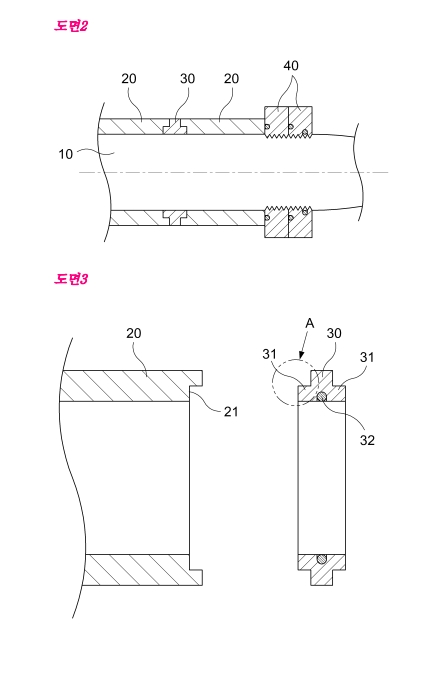

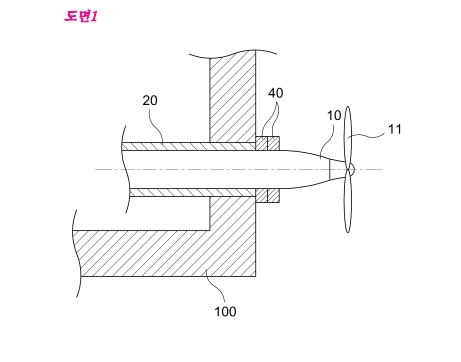

이를 실현하기 위한 본 발명은, 선박(100)의 하부 후단측에 설치되는 프로펠러 샤프트(10)와, 상기 프로펠러 샤
프트(10)를 지지하기 위해 원통 형상을 이루어 구비되는 알루미늄 재질의 선미관(20)을 포함하는 알루미늄 선박
용 샤프트 지지구조에 있어서, 상기 선미관(20)은 다수개로 분할된 구조를 이루되, 각 분할 부위에는 스테인레스
재질의 지지링(30)이 결합 구성되고; 상기 선미관(20)의 양단부에는 지지링(30)이 끼움 결합될 수 있도록 끼움홈
(21)이 형성되며; 상기 끼움홈(21)에 끼워질 수 있도록 지지링(30)에는 돌기부(31)가 일체형 구조를 이루어 구비
된 것을 특징으로 한다.

​

​

​

​
