출원 연월일 : 2019년 04월 19일

출 원 번 호 : 10-2019-0045841
공고 연월일 : 2020년 02월 26일

공 고 번 호 :
특허결정(심결)연월일 : 2020년 01월 29일

청구범위의 항수 : 4
유 별 : B29C 48/325
발명의 명칭 : 복합 파이프 제조장치 및 제조방법
존속기간(예정)만료일 : 2039년 04월 19일
2020년 02월 20일 등록

(45) 공고일자 2020년02월26일
(11) 등록번호 10-2082003
(24) 등록일자 2020년02월20일
(51) 국제특허분류(Int. Cl.)
 B29C 48/325 (2019.01) B29C 48/09 (2019.01)
 B29C 48/21 (2019.01) B29C 48/88 (2019.01)
 B29C 48/91 (2019.01) B29C 48/94 (2019.01)
(52) CPC특허분류
 B29C 48/325 (2019.02)
B29C 48/09 (2019.02)
(21) 출원번호 10-2019-0045841
(22) 출원일자 2019년04월19일
심사청구일자 2019년04월19일
(56) 선행기술조사문헌
KR1020040052944 A*
(73) 특허권자
송**
서울특별시 노원구 동일로
(72) 발명자
송**
서울특별시 노원구 동일로
(74) 대리인
김영관
전체 청구항 수 : 총 4 항
(54) 발명의 명칭 복합 파이프 제조장치 및 제조방법
(57) 요 약
본 발명은 복합 파이프 제조장치 및 제조방법에 관한 것으로서, 하나의 장치를 이용하여 특정 부품만을 교체 사
용함으로써 다양한 크기 및 치수의 파이프 성형 제작이 이루어질 수 있도록 하기 위한 것이다.

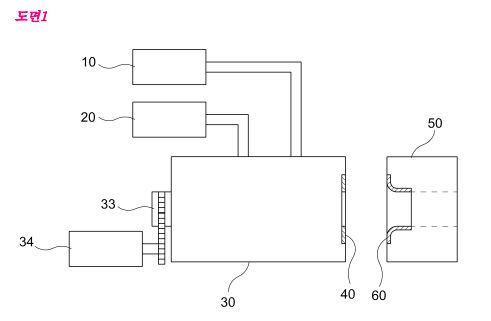

이를 실현하기 위한 본 발명은, 파이프의 외피를 형성할 합성수지를 공급하는 외피압출기(10)와; 파이프의 내피
를 형성할 합성수지를 공급하는 내피압출기(20)와; 상기 외피압출기(10) 및 내피압출기(20)로 부터 공급되는 합
성수지 재료가 안내되면서 중공부를 갖는 파이프의 성형이 이루어지도록 회전 가능하게 구성되는 다이스(30)와;

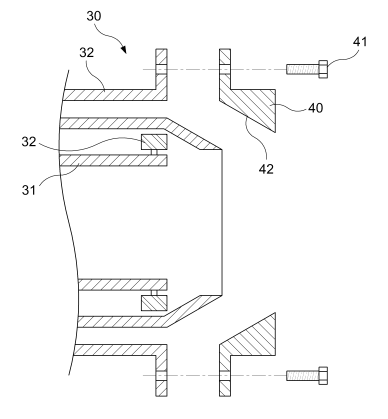

상기 다이스(30)의 배출측에 교체 가능하게 장착되어 파이프의 구경이 상이한 다양한 종류의 파이프 제작이 가능
하게 되는 치수변경립(40)과; 상기 다이스(30)에서 성형 제작된 파이프를 진공상태에서 경화시키기 위해 설치된
진공탱크(50)와; 상기 진공탱크(50)의 입구측에 장착되어 성형 제작된 파이프의 안내가 이루어지되, 치수변경립
과 동일한 치수로 교체 장착이 이루어지는 싸이싱(60);을 포함하는 구성을 이루는 것을 특징으로 한다.
