출원 연월일 : 2019년 06월 17일

출 원 번 호 : 20-2019-0002482
공고 연월일 : 2020년 02월 19일

공 고 번 호 :
등록결정(심결)연월일 : 2020년 01월 28일

청구범위의 항수 : 5
유 별 : A47J 37/07 등록의 구분 :
고안의 명칭 : 직립식 무연 숯불구이 장치
존속기간(예정)만료일 : 2029년 06월 17일
2020년 02월 13일 등록

(45) 공고일자 2020년02월19일
(11) 등록번호 20-0491098
(24) 등록일자 2020년02월13일
(51) 국제특허분류(Int. Cl.)
 A47J 37/07 (2006.01)
(52) CPC특허분류
 A47J 37/0731 (2013.01)
A47J 37/0786 (2013.01)
(21) 출원번호 20-2019-0002482
(22) 출원일자 2019년06월17일
심사청구일자 2019년06월17일
(56) 선행기술조사문헌
KR101686487 B1*
(73) 실용신안권자
진**
서울특별시 광진구
(72) 고안자
진**
서울특별시 광진구
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
(54) 고안의 명칭 직립식 무연 숯불구이 장치
(57) 요 약
본 고안은 직립식 무연 숯불구이 장치에 관한 것으로서, 석쇠가 직립형태를 이루어 조리되어질 수 있도록 함으로
서 고기의 가열이 신속하면서 균일하게 이루어지도록 하기 위한 것이다.

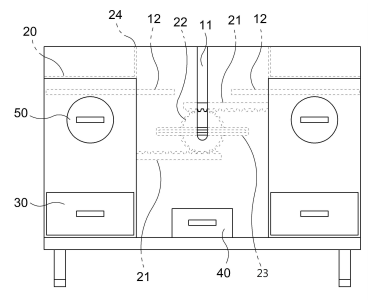

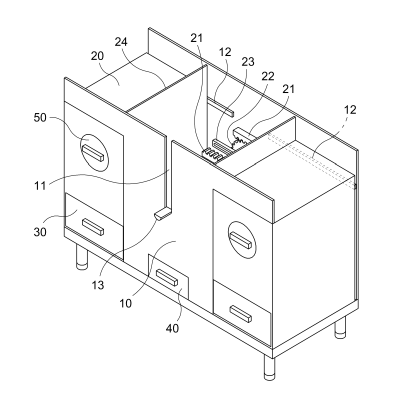

이를 실현하기 위한 본 고안의 숯불구이 장치는, 숯불구이 장치의 외관 본체를 이루는 본체 하우징(10)과; 상기
본체 하우징(10) 내에서 수평방향으로 슬라이딩 이동 가능하게 양측에 대칭형태로 장착되는 이동화로(20)와; 상
기 이동화로(20)의 하부에 구성되는 숯불통(30)과; 상기 본체 하우징(10)의 중앙 상부에 구비되어 석쇠(100)의
손잡이가 안착되어질 수 있는 석쇠 안착홈(11)와; 상기 양측 이동화로(20)의 슬라이딩 이동과 연동되어 석쇠
(100)가 회동되어질 수 있도록 이동화로(20)와 연결 구성된 랙기어(21) 및 피니언기어(22)와; 상기 이동화로(2
0)의 상부에 구성되는 단턱부(24)와; 상기 본체 하우징(10)의 중앙 하부에 구비되는 기름받이통(40)을 포함하는
구성을 이루는 것을 특징으로 한다.
