​출원 연월일 : 2019년 04월 23일

출 원 번 호 : 10-2019-0047400
공고 연월일 : 2020년 02월 14일

공 고 번 호 :
특허결정(심결)연월일 : 2020년 02월 05일

청구범위의 항수 : 2
유 별 : B21D 7/024
발명의 명칭 : 철근가공장치
존속기간(예정)만료일 : 2039년 04월 23일
2020년 02월 10일 등록

(45) 공고일자 2020년02월14일
(11) 등록번호 10-2077839
(24) 등록일자 2020년02월10일
(51) 국제특허분류(Int. Cl.)
 B21D 7/024 (2006.01) B21F 23/00 (2006.01)
 B23D 15/02 (2006.01)
(52) CPC특허분류
 B21D 7/024 (2013.01)
B21F 23/00 (2013.01)
(21) 출원번호 10-2019-0047400
(22) 출원일자 2019년04월23일
심사청구일자 2019년04월23일
(56) 선행기술조사문헌
KR101957346 B1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
대***
경상남도 김해시 진영읍
(72) 발명자
정**
경상남도 김해시 진영읍
(74) 대리인
김영관
전체 청구항 수 : 총 2 항
(54) 발명의 명칭 철근가공장치
(57) 요 약

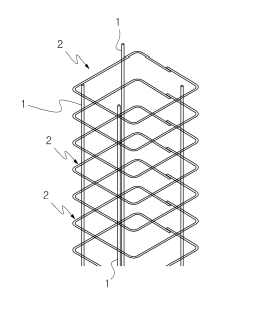

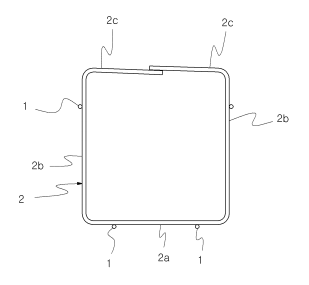

본 발명은 철근을 효과적으로 절곡 및 절단하여 정해진 형태의 띠철근을 생산할 수 있도록 된 새로운 구조의 철
근가공장치에 관한 것이다.
본 발명에 따른 철근가공장치는 철근(3)을 공급하는 철근공급수단(10)과, 상기 철근공급수단(10)의 전방에 구비
된 본체(20)와, 상기 본체(20)의 내부에 구비되어 상기 철근공급수단(10)에 의해 공급된 철근(3)을 전방으로 이
송하는 복수개의 상하측 이송롤(31,32)과, 상기 상하측 이송롤(31,32)의 전방에 구비되며 상기 상하측 이송롤
(31,32)에 의해 공급된 철근(3)을 절곡 및 절단하는 가공수단(40)과, 상기 가공수단(40)의 하측에 구비되어 상기
가공수단(40)에 의해 제조되어 하측으로 배출되는 띠철근(2)을 본체(20)의 외측으로 배출하는 배출수단(A)을 이
용하여, 철근(3)을 띠철근(2)형태로 자동으로 절곡한 후 절단하여 띠철근(2)을 자동으로 제조하고, 제조된 띠철
근(2)을 배출수단(A)을 이용하여 일정한 개수로 적층하여 배출함으로, 생산성을 향상시키고, 항상 일정한 형태의
띠철근(2)을 생산할 수 있는 장점이 있다.
