광양시 변리사, 광양시 특허사무소 찾던 고객의 특허 등록 성공 사례-기술 특허

"냉연가공공장 내화벽체 시공방법 및 그 구조"

광양시 변리사, 광양시 특허사무소 찾던 고객의 특허 등록 성공 사례-기술 특허

"냉연가공공장 내화벽체 시공방법 및 그 구조"

출원 연월일 : 2019년 06월 11일

출 원 번 호 : 10-2019-0068534
공고 연월일 : 2020년 02월 07일

공 고 번 호 :
특허결정(심결)연월일 : 2020년 01월 14일

청구범위의 항수 : 5
유 별 : E04H 5/02
발명의 명칭 : 냉연가공공장 내화벽체 시공방법 및 그 구조
존속기간(예정)만료일 : 2039년 06월 11일
2020년 02월 03일 등록

(45) 공고일자 2020년02월07일
(11) 등록번호 10-2075153
(24) 등록일자 2020년02월03일
(51) 국제특허분류(Int. Cl.)
E04H 5/02 (2006.01) E04B 1/76 (2006.01)
E04B 1/94 (2006.01)
(52) CPC특허분류
E04H 5/02 (2013.01)
E04B 1/7629 (2013.01)
(21) 출원번호 10-2019-0068534
(22) 출원일자 2019년06월11일
심사청구일자 2019년06월11일
(56) 선행기술조사문헌
KR1020170059711 A
JP07076891 A
KR1020110056134 A
KR1020180138225 A
(73) 특허권자
김**
전라남도 광양시 시청로
(72) 발명자
김**
전라남도 광양시 시청로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항
(54) 발명의 명칭 냉연가공공장 내화벽체 시공방법 및 그 구조
(57) 요 약

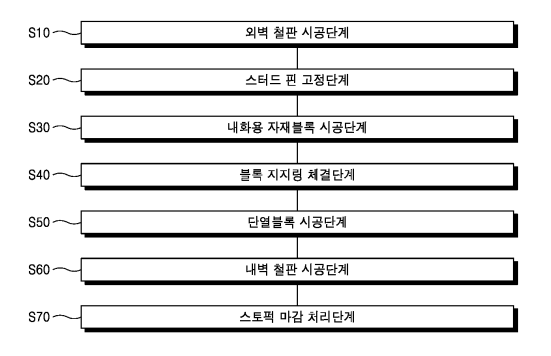

냉연가공공장 내화벽체 시공방법에 관한 발명이다. 본 발명의 냉연가공공장 내화벽체 시공방법은, 냉연가공공장
의 외벽에 외벽 철판을 시공하는 외벽 철판 시공단계; 일단부가 첨예한 스터드 핀의 타단부가 상기 외벽 철판에
용접(welding)되게 하면서 상기 복수의 스터드 핀을 소정의 이격간격을 두고 상기 외벽 철판에 고정하는 스터드핀

고정단계; 상기 복수의 스터드 핀 사이로 내화용 자재블록을 배치하여 시공하는 내화용 자재블록 시공단계;
상기 내화용 자재블록이 자리이탈되지 않도록 상기 스터드 핀에 블록 지지링을 체결해서 상기 내화용 자재블록을
지지하는 블록 지지링 체결단계; 상기 내화용 자재블록의 전면으로 단열기능을 제공하는 단열블록을 배치하여 시
공하는 단열블록 시공단계; 강성 유지를 위해 상기 스터드 핀에 끼워지게 하면서 상기 단열블록의 전면으로 내벽
철판을 배치하여 시공하는 내벽 철판 시공단계; 및 상기 내벽 철판으로 노출된 상기 스터드 핀에 스토퍼를 끼우
고 상기 스터드 핀의 단부를 가압해서 상기 스토퍼가 상기 내벽 철판에 고정되도록 하는 스토퍼 마감 처리단계를
포함한다.
