"배관 스프링 청소기용 안내부재"

​

​

청소기 부품 특허출원 공장 출장 무료 상담 부담없는 수수료 특허사무소

"배관 스프링 청소기용 안내부재"

출원 연월일 : 2019년 07월 16일

출 원 번 호 : 10-2019-0085613
공고 연월일 : 2020년 02월 07일

공 고 번 호 :
특허결정(심결)연월일 : 2020년 01월 29일

청구범위의 항수 : 2
유 별 : E03C 1/302
발명의 명칭 : 배관 스프링 청소기용 안내부재
존속기간(예정)만료일 : 2039년 07월 16일
2020년 02월 03일 등록

(45) 공고일자 2020년02월07일
(11) 등록번호 10-2074640
(24) 등록일자 2020년02월03일
(51) 국제특허분류(Int. Cl.)
 E03C 1/302 (2006.01) B08B 9/04 (2006.01)
(52) CPC특허분류
 E03C 1/302 (2013.01)
B08B 9/04 (2013.01)
(21) 출원번호 10-2019-0085613
(22) 출원일자 2019년07월16일
심사청구일자 2019년07월16일
(56) 선행기술조사문헌
JP2000248608 A*
(뒷면에 계속)
(73) 특허권자
서**
경기도 시흥시 신흥마을
(72) 발명자
서**
경기도 시흥시 신흥마을
(74) 대리인
김영관
전체 청구항 수 : 총 2 항
(54) 발명의 명칭 배관 스프링 청소기용 안내부재
(57) 요 약
본 발명은 P트랩을 관통하여 이물질로 막힌 배관을 청소하는 배관 스프링 청소기의 진입을 안내하여 용이하게 배
관을 청소할 수 있는 배관 스프링 청소기용 안내부재에 관한 것이다.
이러한 본 발명은, 유입구와 배수구 및 격벽을 갖는 P트랩을 청소하기 위하여 스프링팁을 갖는 배관 스프링 청소기에 있어서,

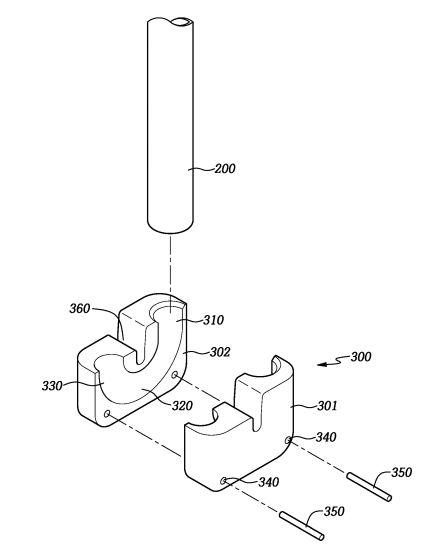

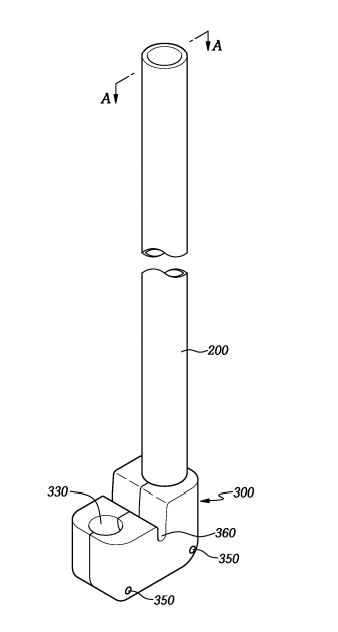

상기 P트랩의 유입구에 수직으로 삽입되어 스프링팁의 수직 진입을 안내하는 안내관; 상기 안내관
의 하단부에 연이어져 통하도록 수직으로 형성되어 상기 스프링팁의 하향 진입을 안내하는 수직진입부, 상기 수
직진입부에 소정 간격으로 이격되게 수직으로 형성되어 상기 스프링팁의 상향 진출을 안내하는 수직진출부, 상기
수직진입부와 수직진출부의 하단부를 원호형으로 연결하도록 만곡되게 형성되어 상기 스프링팁의 만곡 진입을 안
내하는 만곡안내부를 갖는 가이드블록;을 포함하는 것을 기술사상으로 한다.
따라서, 본 발명은 P트랩의 막힌 배관을 청소하기 위한 배관 스프링 청소기의 진입을 안내하여 용이하게 배관을
청소할 수 있으며, 격벽홈이 P트랩의 격벽에 끼움결합으로 고정되어 배관 청소 시 유동이 발생되지 않으므로 용
이하게 청소할 수 있는 매우 유용한 효과가 있다.
