시추용 케이싱 연결 시스템, 시추용 케이싱 분리 시스템, 제어장치, 시스템 제어장치, 장치 변리사 특허 등록사례- "시추용 케이싱의 연결 및 분리 시스템 조작 제어장치"

시추용 케이싱 연결 시스템, 시추용 케이싱 분리 시스템, 제어장치, 시스템 제어장치, 장치 변리사 특허 등록사례- "시추용 케이싱의 연결 및 분리 시스템 조작 제어장치"

출원 연월일 : 2022년 04월 27일

출 원 번 호 : 10-2022-0052271

공고 연월일 : 2023년 02월 13일

공 고 번 호 :

특허결정(심결)연월일 : 2023년 01월 27일

청구범위의 항수 : 2

유 별 : E21B 19/16

발명의 명칭 : 시추용 케이싱의 연결 및 분리 시스템 조작 제어장치

존속기간(예정)만료일 : 2042년 04월 27일

(19) 대한민국특허청(KR)

(12) 등록특허공보(B1)

(45) 공고일자 2023년02월13일

(11) 등록번호 10-2498431

(24) 등록일자 2023년02월07일

(51) 국제특허분류(Int. Cl.)

 E21B 19/16 (2006.01) E21B 17/042 (2006.01)

(52) CPC특허분류

 E21B 19/165 (2013.01)

E21B 17/042 (2020.05)

(21) 출원번호 10-2022-0052271

(22) 출원일자 2022년04월27일

심사청구일자 2022년04월27일

(56) 선행기술조사문헌

EP02287437 A1*

(73) 특허권자

이**

세종특별자치시 다솜1로

(72) 발명자

이**

세종특별자치시 다솜1로

(74) 대리인

김영관

전체 청구항 수 : 총 2 항 심사관 : 김욱기

(54) 발명의 명칭 시추용 케이싱의 연결 및 분리 시스템 조작 제어장치

(57) 요 약

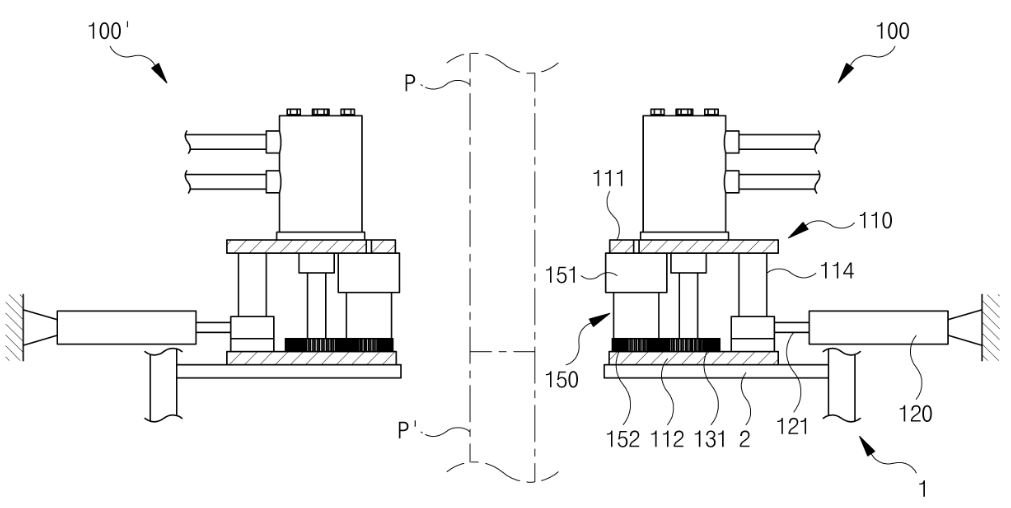

본 발명은 지질조사를 위해 지중에 깊이 박히게 되는 케이싱을 서로 연결하거나 연결된 케이싱을 용이하게 분리

할 수 있도록 하는 케이싱의 연결 및 분리 시스템 조작 제어장치에 관한 것이다. 그 구성은, 케이싱 주변에 고정

설치되는 시추기 본체에 설치되는 것으로서; 상기 시추기 본체에 설치되는 것으로서 케이싱의 좌우측에 고정 설

치되는 베이스판; 상기 케이싱을 중심으로 좌우 대칭 형태가 되도록 상기 베이스판에 각각 설치되며 상기 케이

싱을 파지하여 수직축을 중심으로 회전시키기 위한 한쌍의 장치본체를 포함하며; 상기 장치본체 중 어느 하나

이상은, 상기 케이싱을 향하여 전후방향으로 슬라이드 가능하게끔 상기 베이스판 위에 설치되는 이동대; 상기

이동대에 설치되는 것으로서 상기 케이싱의 표면에 접촉한 상태에서 수직축을 중심으로 회전 가능하게 설치되는

한쌍의 가압롤러; 상기 가압롤러를 수직축을 중심으로 회전시키는 가압롤러구동부; 상기 이동대를 상기 케이싱

을 향한 방향으로 전후 기동시킴으로써 상기 가압롤러가 상기 케이싱의 표면에 밀착되도록 하기 위한 이동대구

동부;를 포함하는 것을 특징으로 한다.
