출원 연월일 : 2022년 08월 20일
출 원 번 호 : 10-2022-0104444
공고 연월일 : 2023년 02월 10일
공 고 번 호 :
특허결정(심결)연월일 : 2023년 01월 25일
청구범위의 항수 : 3
유 별 : E05B 65/02
발명의 명칭 : 비밀번호 설정이 용이한 다이얼 자물쇠
존속기간(예정)만료일 : 2042년 08월 20일
(19) 대한민국특허청(KR)
(12) 등록특허공보(B1)
(45) 공고일자 2023년02월10일
(11) 등록번호 10-2498722
(24) 등록일자 2023년02월07일
(51) 국제특허분류(Int. Cl.)
E05B 65/02 (2006.01) E05B 37/00 (2018.01)
E05B 9/08 (2006.01)
(52) CPC특허분류
E05B 65/025 (2013.01)
E05B 37/0041 (2013.01)
(21) 출원번호 10-2022-0104444
(22) 출원일자 2022년08월20일
심사청구일자 2022년08월20일
(56) 선행기술조사문헌
KR101160810 B1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
윤**
경기도 광주시 초월읍 진새골길
(72) 발명자
윤**
경기도 광주시 초월읍 진새골길
(74) 대리인
김영관
전체 청구항 수 : 총 3 항 심사관 : 손동현
(54) 발명의 명칭 비밀번호 설정이 용이한 다이얼 자물쇠
(57) 요 약

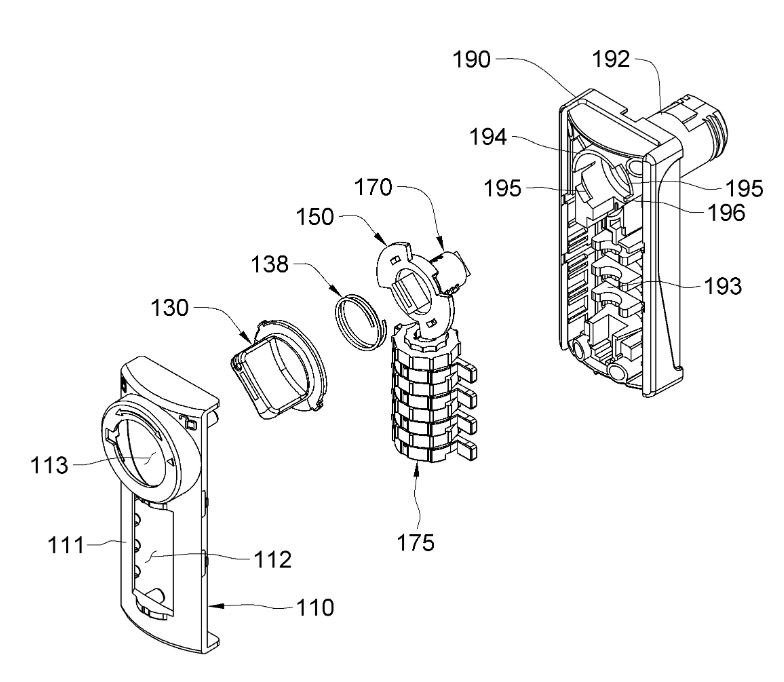

본 발명은 비밀번호 설정이 용이한 다이얼 자물쇠에 관한 것으로, 소정의 크기로 형성된 전면커버본체(111)의 전
면에 다수개의 다이얼이 노출될 수 있게 다이얼노출부(112)와, 손잡이부재(130)가 결합되게 손잡이결합부(113)가
형성된 전면커버부재(110); 상기 손잡이결합부(113)에 회전 가능하게 결합되는 손잡이부재(130); 상기 손잡이부
재(130)에 결합되고, 상기 손잡이부재(130)에 의해 회전 가능하게 설치되는 회전부재(150); 상기 다수개의 다이
얼에 의해 록킹과 언록킹 및 비밀번호를 설정하도록 후면커버부재(190)에 설치되는 키뭉치부재(170); 상기 다이
얼노출부(112)에 상기 다이얼의 일부가 노출되며, 상기 다이얼이 회전 가능하게 설치되도록 다이얼결합부(193)가
형성되는 후면커버부재(190);를 마련하여 손잡이를 회전시킴에 따라 록킹모드와 언록킹모드로 전환시킬 수 있고,
비밀번호를 설정 또는 재설정하고자 하는 경우 손잡이를 눌러줌으로써 비밀번호 설정모드로 간편하게 전환시킬
수 있으며, 종래와 같이 비밀번호를 설정하기 위하여 별도의 버튼 등을 누르지 않고서도 비밀번호 설정모드로 간
편하게 전환할 수 있다는 효과가 얻어진다.
