"선반용 척 지그"

척 지그 디자인등록사례 무료내방상담 변리사사무소 "선반용 척 지그"

출원 연월일 :2021년 05월 21일

출 원 번 호 :30-2021-0024186

공고 연월일 :2022년 04월 06일

공 고 번 호 :

등록결정(심결)연월일 :2022년 03월 16일

등록의 구분 :심 사

디자인의 수 :기본디자인 1 건

존속기간(예정)만료일 :2041년 05월 21일

2022년 03월 31일 등록

(45) 공고일자 2022년04월06일

(11) 등록번호 30-1158128

(24) 등록일자 2022년03월31일

(52) 분류 K7-1920

(51) 국제분류 08-05

(21) 출원번호 30-2021-0024186

(22) 출원일자 2021년05월21일

(73) 디자인권자

곽**

경상남도 김해시 진영읍 진산대로

(72) 창작자

곽**

경상남도 김해시 진영읍 진산대로

(74) 대리인

김영관

담당심사관 : 조영제

(54) 명칭 선반용 척 지그

디자인도면

물품류

제8류

디자인의 대상이 되는 물품

선반용 척 지그

디자인의 설명

1. 재질은 금속재임.

2. 본원 디자인은 선반용 척 바디에 설치되어 전면에 돌출된 조(jaw)를 통해 공작물을 밀착시켜 고정하는 것으

로서, 조의 3면 접촉 방식으로 구성되고 조바디의 각도가 인서트보다 크게 형성되어 밀착도 및 정밀도를 향상시

킴은 물론 유압의 힘으로 완전 체결이 가능함에 따라 사용상의 편의성이 제공되는 것임.

3. 도면 1.1은 본원 디자인의 전체적인 형태를 표현한 것임.

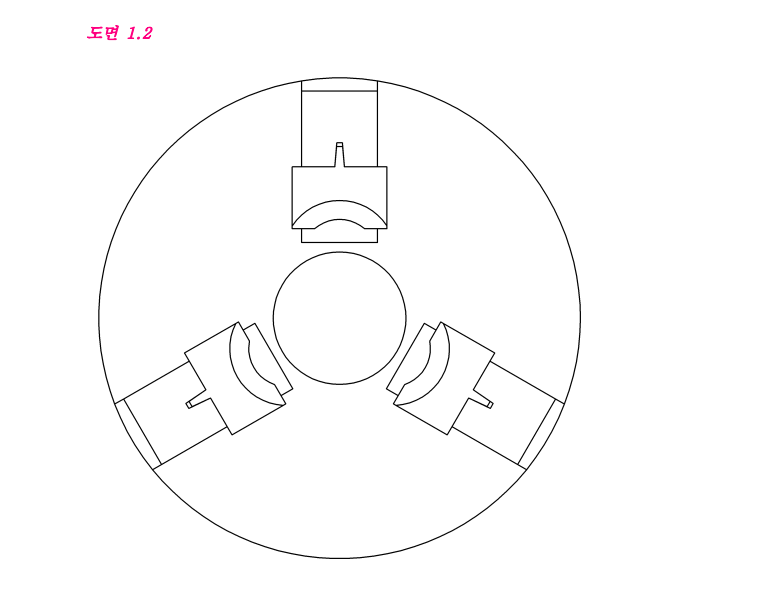

4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.

5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.

6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.

7. 도면 1.8은 본원 디자인이 분리된 분해 사시도를 표현한 것임.

디자인 창작 내용의 요점

본원 "선반용 척 지그"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함.
