우산 빗물 제거기 디자인등록 출원 신청방법 진행사례"우산 빗물 제거기"

우산 빗물 제거기 디자인등록 출원 신청방법 진행사례"우산 빗물 제거기"

우산 빗물 제거기 디자인등록 출원 신청방법 진행사례"우산 빗물 제거기"

출원 연월일 : 2020년 11월 18일

출 원 번 호 : 30-2020-0055802
공고 연월일 : 2021년 03월 23일

공 고 번 호 :
등록결정(심결)연월일 : 2021년 01월 19일

등록의 구분 : 심 사
디자인의 수 : 기본디자인 1 건
존속기간(예정)만료일 : 2040년 11월 18일
2021년 03월 17일 등록
(45) 공고일자 2021년03월23일
(11) 등록번호 30-1101425
(24) 등록일자 2021년03월17일
(52) 분류 C3-630
(51) 국제분류 15-05
(21) 출원번호 30-2020-0055802
(22) 출원일자 2020년11월18일
(73) 디자인권자
(주)그린******
충청남도 천안시 동남구
(72) 창작자
이**
충청남도 천안시 동남구
(74) 대리인
김영관
담당심사관 : 홍성희
(54) 명칭 우산 빗물 제거기
등록디자인 30-1101425
디자인도면
물품류
제15류
디자인의 대상이 되는 물품
우산 빗물 제거기
디자인의 설명
1. 재질은 합성수지, 실리콘 고무 및 금속재임.
2. 본원 디자인은 별도의 비닐 등의 소모품 및 전기가 필요없이 우산을 내부 통안에 넣고 흔들면 내부에 이격
구비된 다수의 칸막이가 빗물을 털어내어 우산의 빗물이 제거되는 것으로서, 본체와 연결된 다리부와 걸쇠의 사
이즈를 이용하여 높낮이 조절이 가능하여 남녀노소 사용이 편리함은 물론 본체 하단에 바퀴부가 구비되어 이동
이 편리함에 따라 사용상의 편의성이 제공되는 것임.
3. 본원 디자인은 도면 1.1, 1.2 및 도면 1.7에 도시한 바와 같이, 중앙 하부에 원통형상의 배수부가 돌출 구
비되어 내부 칸막이로부터 우산을 통해 흘러내린 물이 배출시 마개로 막아두면 내부에 물이 고이고, 마개를 빼
면 자연적으로 모인 물이 배출되는 것임.
4. 도면 1.1은 본원 디자인을 정면에서 바라보았을 때의 전체적인 형태를 표현한 것임.
5. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.
6. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.
7. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.
8. 도면 1.8은 본원 디자인을 배면에서 바라보았을 때의 전체적인 형태를 표현한 것임.

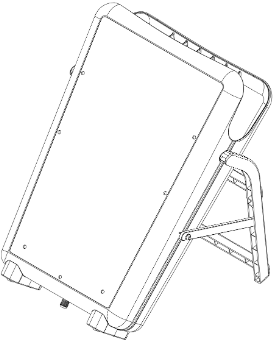

9. 참고도면 1.1은 본원 디자인의 본체가 세워지고 다리부와 걸쇠가 접혀진 사용 상태를 표현한 것임.
디자인 창작 내용의 요점
본원 "우산 빗물 제거기"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함.
