출원 연월일 2019년 11월 01일

출 원 번 호 30-2019-0052033

공고 연월일 2020년 10월 19일

공 고 번 호

등록결정(심결)연월일 2020년 01월 14일

등록의 구분 심 사

디자인의 수 기본디자인 1 건

존속기간(예정)만료일 2039년 11월 01일

2020년 10월 13일 등록

(45) 공고일자 2020년10월19일 (11) 등록번호 30-1078906 (24) 등록일자 2020년10월13일

(52) 분류 H4-131, H4-132 (51) 국제분류 14-01 (21) 출원번호 30-2019-0052033 (22) 출원일자 2019년11월01일

(73) 디자인권자

주****

경기도 용인시 기흥구 사은로

(72) 창작자

이**

경기도 용인시 기흥구 중부대로

(74) 대리인 김영관

담당심사관 : 정혜영

(54) 명칭 차량용 스피커

디자인도면

물품류 제14류

디자인의 대상이 되는 물품 차량용 스피커

디자인의 설명

1. 재질은 합성수지 및 금속재임.

2. 본원 디자인은 차량 전원을 통해 메인 PCB(미도시)와 연결되어 차량 내부에 장착되는 것으로서, 참고도면

1.1에 도시한 바와 같이 차량 시동이 켜진 상태에서 터치버튼을 누르는 횟수에 따라 하부 모터가 정/역회전하여

스피커 상부 패널을 승하강 시킴은 물론, 스피커 상부 패널이 개방되면 LED가 점등되고 본체의 슬릿공을 통해

내부로 빛이 들어가 스피커 상부 패널의 개방된 면에 형성된 홀들을 통해 발산되어 환상적인 분위기가 연출되는

것임.

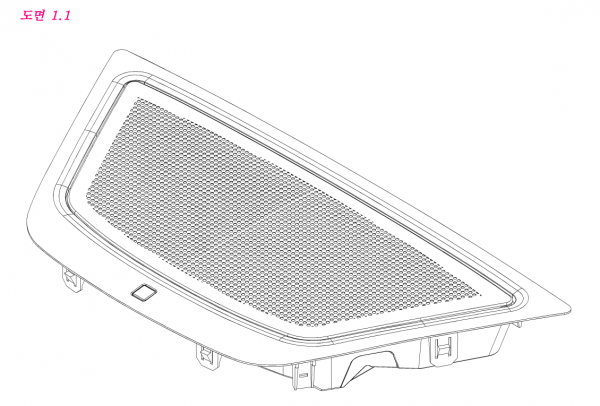

3. 도면 1.1은 본원 디자인을 정면에서 바라보았을 때의 전체적인 형태를 표현한 것임.

4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.

5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.

6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.

7. 도면 1.8은 본원 디자인을 저면에서 바라보았을 때의 전체적인 형태를 표현한 것임.

8. 참고도면 1.1은 상부의 스피커 상부 패널이 승강된 사용 상태를 표현한 것임.

디자인 창작 내용의 요점

본원 "차량용 스피커"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함.
