출원 연월일 2019년 05월 07일

출 원 번 호  30-2019-0021319

공고 연월일 2020년 07월 14일

공 고 번 호

등록결정(심결)연월일 2019년 10월 07일

등록의 구분 심 사

디자인의 수 기본디자인 1 건

존속기간(예정)만료일 2039년 05월 07일

2020년 07월 08일 등록

(45) 공고일자 2020년07월14일 (11) 등록번호 30-1066496 (24) 등록일자 2020년07월08일

(52) 분류 H2-110 (51) 국제분류 13-01 (21) 출원번호 30-2019-0021319 (22) 출원일자 2019년05월07일

(73) 디자인권자

정**

서울특별시 강서구 남부순환로

(72) 창작자

정**

서울특별시 강서구 남부순환로

(74) 대리인 김영관

담당심사관 : 홍성희

(54) 명칭 풍력 발전기

디자인도면

물품류 제13류

디자인의 대상이 되는 물품

풍력 발전기

디자인의 설명

1. 재질은 합성수지 및 금속재임.

2. 본원 디자인은 바람 에너지를 전기 에너지로 바꾸도록 하며 풍력은 날개의 회전력을 이용하여 전기를 생산할

수 있는 타워형 수직 풍력 발전기에 관한 것으로서, 풍력 발전기의 틀과 지주대 및 날개가 각각 따로 분리된 것

을 지주대와 날개 중심의 샤프트 상하를 고정기로 연결하여 여러개의 날개를 수직으로 동시에 회전 가능하게 하

는 것임.

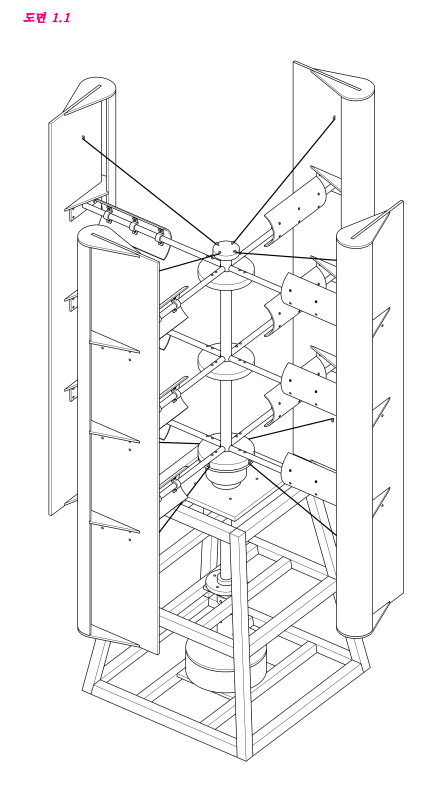

3. 도면 1.1은 본원 디자인의 전체적인 형태를 표현한 것임.

4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.

5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.

6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.

7. 참고도면 1.1은 본원 디자인을 정면에서 바라보았을 때 일부 방향을 회전시킨 사용 상태를 표현한 것임.

디자인 창작 내용의 요점

본원 "풍력 발전기"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함
