호스스프링 디자인등록 신청 최저수수료 "호스 조임용 스프링"

호스스프링 디자인등록 신청 최저수수료

"호스 조임용 스프링"

호스스프링 디자인등록 신청 최저수수료

"호스 조임용 스프링"

출원 연월일:

2019년 10월 22일

출 원 번 호:

30-2019-0049954

공고 연월일:

2020년 05월 19일

공 고 번 호:

등록결정(심결)연월일:

2020년 02월 14일

등록의 구분:

심 사

디자인의 수:

기본디자인 1 건

존속기간(예정)만료일:

2039년 10월 22일

2020년 05월 13일 등록

(45) 공고일자 2020년05월19일

(11) 등록번호 30-1059180

(24) 등록일자 2020년05월13일

(52) 분류 M2-42

(51) 국제분류 08-08

(21) 출원번호 30-2019-0049954

(22) 출원일자 2019년10월22일

(73) 디자인권자

신**

경기도 고양시 일산서구 주엽로

 (72) 창작자

신**

경기도 고양시 일산서구 주엽로

(74) 대리인 김영관

담당심사관 : 최정태

(54) 명칭 호스 조임용 스프링

디자인도면

물품류 제8류

디자인의 대상이 되는 물품

호스 조임용 스프링

디자인의 설명

1. 재질은 합성수지 또는 금속재임.

2. 본원 디자인은 내경은 동일하고 외경이 점차적으로 증가하는 원추형의 스프링에 관한 것으로서, 참고도면

1.1에 도시한 바와 같이 고압호스의 외면에 끼워지고 고정너트를 조임시 압착이 더 이루어지도록 구성되어 별도

의 압착공정이 없이도 각 부위의 조립만으로 견고 및 수밀성이 구현되도록 하는 것임.

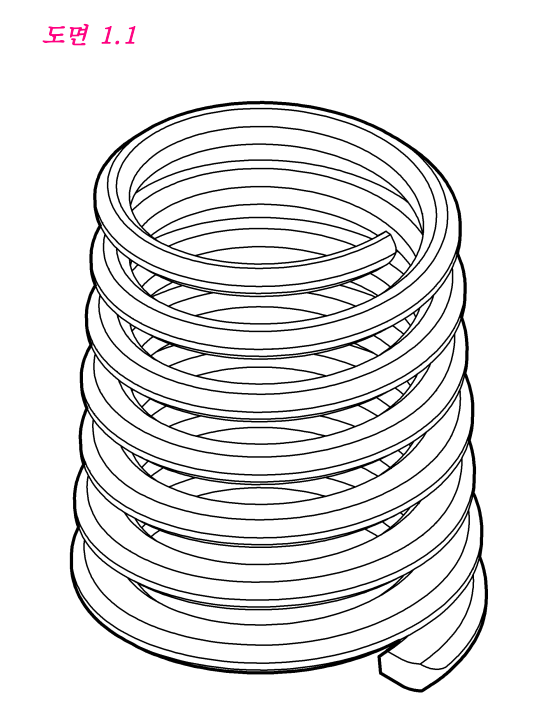

3. 도면 1.1은 본원 디자인의 전체적인 형태를 표현한 것임.

4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.

5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.

6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.

7. 도면 1.8은 도면 1.6의 A-A선 절단부 단면도를 표현한 것임.

8. 참고도면 1.1은 본원 디자인의 사용 상태 단면을 표현한 것임.

디자인 창작 내용의 요점

본원 "호스 조임용 스프링"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함.
