출원 연월일 : 2019년 11월 19일

출 원 번 호 : 30-2019-0055222
공고 연월일 : 2020년 03월 03일

공 고 번 호 :
등록결정(심결)연월일 : 2020년 01월 22일

등록의 구분 : 심 사
디자인의 수 : 기본디자인 1 건
존속기간(예정)만료일 : 2039년 11월 19일
2020년 02월 26일 등록

(45) 공고일자 2020년03월03일
(11) 등록번호 30-1048261
(24) 등록일자 2020년02월26일
(52) 분류 M2-4113
(51) 국제분류 23-01
(21) 출원번호 30-2019-0055222
(22) 출원일자 2019년11월19일
(73) 디자인권자
신***** 주식회사
충청남도 아산시 음봉면
(72) 창작자
김**
충청남도 아산시 영인면
(74) 대리인
김영관
(54) 명칭 관 연결용 유니온
등록디자인 30-1048261
디자인도면
물품류
제23류
디자인의 대상이 되는 물품
관 연결용 유니온
디자인의 설명
1. 재질은 금속재임.
2. 본원 디자인은 다수 개의 파이프로 구성된 각종 배관들의 연결부위를 필요에 따라 분해할 수 있도록 배관들
을 상호 연결하는 것임.

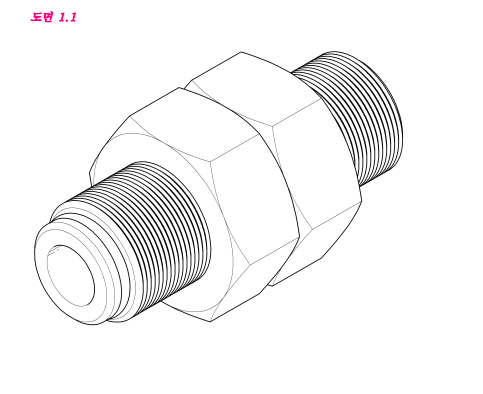

3. 도면 1 1은 본원 디자인의 전체적인 형태를 표현한 것임.

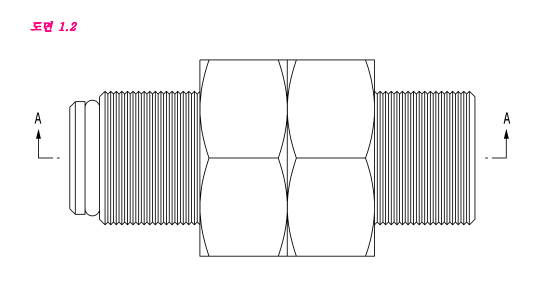

4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.
5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.
6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.
7. 도면 1.8은 도면 1.2의 A-A선 단면을 표현한 것이고, 도면 1.9는 본원 디자인이 분리된 분해사시도를 표현한
것임.
디자인 창작 내용의 요점
본원 "관 연결용 유니온"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함
