출원 연월일 : 2019년 06월 20일

출 원 번 호 : 30-2019-0029471
공고 연월일 : 2020년 02월 04일

공 고 번 호 :
등록결정(심결)연월일 : 2019년 12월 23일

등록의 구분 : 심 사
디자인의 수 : 기본디자인 1 건

존속기간(예정)만료일 : 2039년 06월 20일
2020년 01월 29일 등록

(45) 공고일자 2020년02월04일
(11) 등록번호 30-1043731
(24) 등록일자 2020년01월29일
(52) 분류 J7-60
(51) 국제분류 24-03
(21) 출원번호 30-2019-0029471
(22) 출원일자 2019년06월20일
(73) 디자인권자
심**
경기도 성남시 분당구 동판교로
(72) 창작자
심**
경기도 성남시 분당구 동판교로
(74) 대리인
김영관
(54) 명칭 임플란트용 힐링 어버트먼트
등록디자인 30-1043731
디자인도면
물품류
제24류
디자인의 대상이 되는 물품
임플란트용 힐링 어버트먼트
디자인의 설명
1. 재질은 금속재임.
2. 본원 디자인은 2차 수술시 사용하여 잇몸내 공간을 충분히 확보할 수 있는 것으로서, 기존의 힐링 어버트먼
트(Healing Abutment)는 치근의 형태를 무시한 깔대기 형태로 보철을 세팅시 잇몸 안으로 밀어 넣을 때 환자에
게 동통 및 잇몸 변형을 유발하는 반면에, 본원 디자인의 몸체 하단부는 원형으로 형태를 갖추어 어느 픽스쳐에
도 사용 가능하여 충분한 공간 및 보철물 형태의 안정화를 유도할 수 있는 것임.

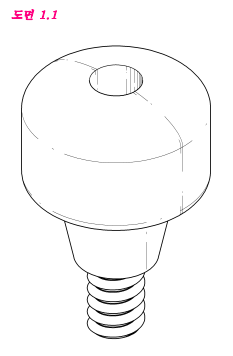

3. 도면 1.1은 본원 디자인의 전체적인 형태를 표현한 것임.

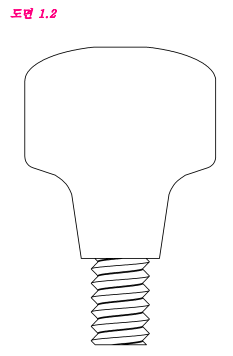

4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.
5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.
6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.
7. 부가도면 1.1은 도면 1.6의 A-A선 단면을 표현한 것임.
디자인 창작 내용의 요점
본원 "임플란트용 힐링 어버트먼트"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함.
