김포 변리사, 김포 특허사무소 찾던 고객의 특허 등록 성공 사례- 의료용 커넥터 디자인등록 특허 등록사례- "의료용 인젝션 커넥터"
김포 변리사, 김포 특허사무소 찾던 고객의 특허 등록 성공 사례- 의료용 커넥터 디자인등록 특허 등록사례- "의료용 인젝션 커넥터"
출원 연월일 : 2022년 02월 24일
출 원 번 호 : 30-2022-0007590
공고 연월일 : 2022년 08월 23일
공 고 번 호 :
등록결정(심결)연월일 : 2022년 06월 08일
등록의 구분 : 심 사
디자인의 수 : 기본디자인 1 건
존속기간(예정)만료일 : 2042년 02월 24일
2022년 08월 18일 등록
(45) 공고일자 2022년08월23일
(11) 등록번호 30-1178948
(24) 등록일자 2022년08월18일
(51) 국제분류 24-04
(21) 출원번호 30-2022-0007590
(22) 출원일자 2022년02월24일
(73) 디자인권자
윤**
경기도 김포시 김포한강1로
(72) 창작자
윤**
경기도 김포시 김포한강1로
(74) 대리인
김영관
담당심사관 : 김탁영
(54) 명칭 의료용 인젝션 커넥터
등록디자인 30-1178948
디자인도면
물품류
제24류
디자인의 대상이 되는 물품
의료용 인젝션 커넥터
디자인의 설명
1. 재질은 실리콘 및 합성수지재임.
2. 본원 디자인은 비이식형 혈관 접속용 기구로 정맥 주입시 사용하는 제품들과 함께 사용하는 보조적
기구로서, 말초 정맥에 삽입하는 혈관 카테터, 3-way stopcock, 중심정맥관 말단부에 끼워서 사용되며, 약액 주
입시 주사침이 길어 필터를 통과하여 필터 뚫림을 방지하도록 보완되어 사용상의 편리성이 제공되는 것임. 또한
필터가 내장되어 있으므로 고무입자 및 유리가루 등을 여과시키는 역할을 하는 것임.

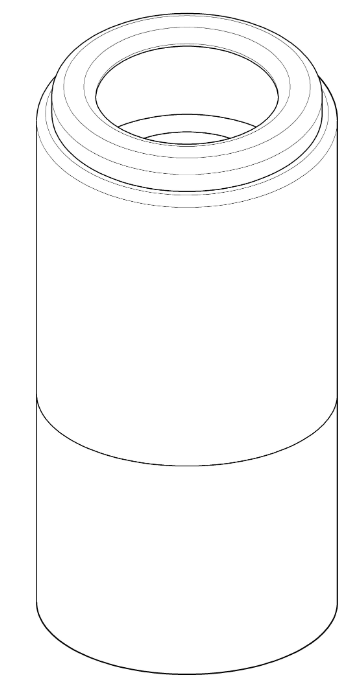

3. 도면 1.1은 본원 디자인을 정면에서 바라보았을 때의 전체적인 형태를 표현한 것임.
4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.
5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.
6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.
7. 도면 1.8은 본원 디자인을 정면에서 바라보았을 때의 방향을 전방으로 회전시켜 내부가 일부 보이도록 전체
적인 형태를 표현한 것임.
8. 도면 1.9는 본원 디자인을 저면에서 바라보았을 때의 전체적인 형태를 표현한 것임.
9. 도면 1.10은 도면 1.6의 A-A선 단면을 표현한 것임.
10. 도면 1.11은 도면 1.6의 B-B선 단면을 표현한 것임.
11. 도면 1.12는 본원 디자인을 정면에서 바라보았을 때의 분해 사시도를 표현한 것임.
12. 도면 1.13은 본원 디자인을 저면에서 바라보았을 때의 분해 사시도를 표현한 것임.
13. 참고도면 1.1은 본원 디자인의 절단부 단면 사시도를 표현한 것으로서, 내부 몸체의 원주상에 이격 형성된
4방향 홀을 통해 주사액이 관통되는 상태를 나타낸 것임.
14. 참고도면 1.2는 본원 디자인의 A-A선 단면상에서 상부 내측공간에 실리콘이 결합된 상태를 표현한 것임.
디자인 창작 내용의 요점
본원 "의료용 인젝션 커넥터"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함.
