김포 변리사, 김포 특허사무소 찾던 고객의 특허 등록 성공 사례- 압출성형용 다이스 디자인등록 특허 등록사례 - "압출성형용 자동 다이스"
김포 변리사, 김포 특허사무소 찾던 고객의 특허 등록 성공 사례- 압출성형용 다이스 디자인등록 특허 등록사례 - "압출성형용 자동 다이스"
출원 연월일 :2021년 04월 22일
출 원 번 호 :30-2021-0019489
공고 연월일 :2022년 06월 21일
공 고 번 호 :
등록결정(심결)연월일 :2022년 03월 16일
등록의 구분 :심 사
디자인의 수 :기본디자인 1 건
존속기간(예정)만료일 :2041년 04월 22일
2022년 06월 15일 등록
(45) 공고일자 2022년06월21일
(11) 등록번호 30-1169161
(24) 등록일자 2022년06월15일
(52) 분류 K7-49, K7-40
(51) 국제분류 15-09
(21) 출원번호 30-2021-0019489
(22) 출원일자 2021년04월22일
(73) 디자인권자
에****
경기도 김포시 통진읍 절골로
(72) 창작자
박**
경기도 김포시 통진읍 절골로
(74) 대리인
김영관
담당심사관 : 조영제
(54) 명칭 압출성형용 자동 다이스
디자인도면
물품류
제15류
디자인의 대상이 되는 물품
압출성형용 자동 다이스
디자인의 설명
1. 재질은 합성수지 및 금속재임.
2. 본원 디자인은 전면에 이물질을 긁어 외부로 배출하는 자동 다이스가 구비되고, 자동 다이스의 메쉬를 통과
한 원료가 이중의 스크린으로 분할 유입되었다가 이를 통과하여 한곳으로 모여 노즐을 통해 성형하는 것으로서,
압출 부위에 구비된 압력계를 통해 이상신호 발생시 하나는 멈춤 상태에서 다른 스크린을 밀어 교체 후 원위치
시키며 멈춰있던 스크린을 밀어 작업연속성의 끊김이 없이 이물질 메쉬 스크린을 교체하는 동작이 가능한 것임.

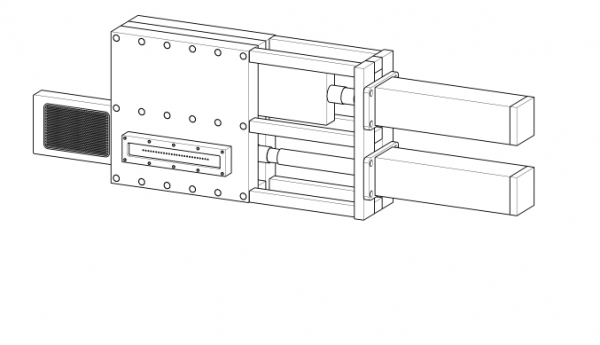

3. 도면 1.1은 본원 디자인의 전체적인 형태를 표현한 것임.
4. 도면 1.2는 본원 디자인의 정면 부분을 표현한 것이고, 도면 1.3은 본원 디자인의 배면 부분을 표현한 것임.
5. 도면 1.4는 본원 디자인의 좌측 부분을 표현한 것이고, 도면 1.5는 본원 디자인의 우측 부분을 표현한 것임.
6. 도면 1.6은 본원 디자인의 평면 부분을 표현한 것이고, 도면 1.7은 본원 디자인의 저면 부분을 표현한 것임.
디자인 창작 내용의 요점
본원 "압출성형용 자동 다이스"의 형상과 모양의 결합을 디자인 창작내용의 요점으로 함.
