출원 연월일 :2020년 04월 01일

출 원 번 호 :10-2020-0039994

특허결정(심결)연월일 :2022년 04월 25일

청구범위의 항수 :3

유 별 :H02G 7/05

발명의 명칭 :전력설비 점검장치

존속기간(예정)만료일 :2040년 04월 01일

2022년 05월 04일 등록

(11) 공개번호 10-2021-0122609

(43) 공개일자 2021년10월12일

(51) 국제특허분류(Int. Cl.)

 H02G 7/05 (2006.01) F16F 15/067 (2006.01)

 H02J 7/14 (2006.01)

(52) CPC특허분류

 H02G 7/05 (2013.01)

F16F 15/067 (2013.01)

H02J 7/14 (2013.01)

(21) 출원번호 10-2020-0039994

(22) 출원일자 2020년04월01일

심사청구일자 2020년04월01일

(71) 출원인

다****

서울특별시 광진구 능동로30길

(72) 발명자

박**

서울특별시 광진구 아차산로

(74) 대리인

김영관

전체 청구항 수 : 총 5 항

(54) 발명의 명칭 전력설비 점검장치

(57) 요 약

본 발명은 전력설비 점검장치에 관한 것으로서, 전력선을 따라 이동이 신속하게 이루어질 수 있도록 함과 함께

작업과정에서의 안전사고 발생을 방지하여 보다 쉽고 용이하게 단도체 전력선 점검 및 보수작업이 이루어질 수

있도록 하기 위한 것이다.

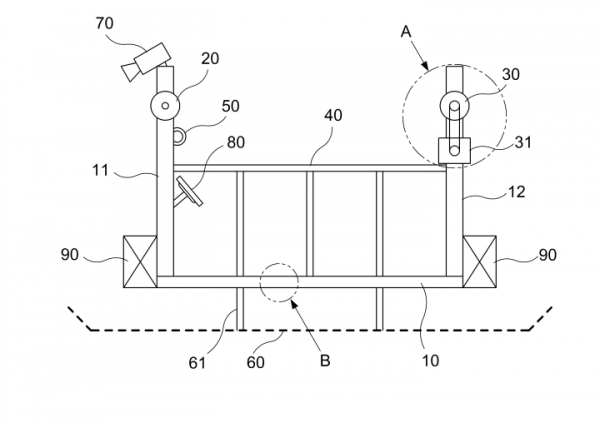

이를 실현하기 위한 본 발명은, 작업자가 탑승할 수 있도록 일정 크기를 이루는 본체 프레임(10)과; 상기 본체

프레임(10)의 일측에 구성되어 전력선(W)을 따라 안내가 이루어지는 안내롤러(20)와; 상기 본체 프레임(10)의 타

측에 구성되어 전력선(W)을 따라 이동 되도록 구동모터(31)로 부터 동력 전달이 이루어지는 구동롤러(30)와; 상

기 본체 프레임(10) 주변을 따라 구비되어 작업자의 추락을 방지하는 안전난간(40)과; 상기 본체 프레임(10)의

일측에 구비되어 작업자와 연결된 안전선의 연결이 이루어지는 안전고리(50)와; 상기 본체 프레임(10)의 하부에

구비되어 작업 공구의 추락을 방지하는 보조 철망(60)과; 상기 본체 프레임(10)의 상부에 구성되어 주변 전력설

비를 촬영하는 점검카메라(70)와; 상기 본체 프레임(10)에 장착되어 점검카메라(70)에서 촬영된 영상을 실시간으

로 확인이 가능한 디스플레이부(80);를 포함하는 구성을 이루는 것을 특징으로 한다.
