출원 연월일 :2021년 08월 13일

출 원 번 호 :10-2021-0107149

공고 연월일 :2022년 04월 08일

공 고 번 호 :

특허결정(심결)연월일 :2022년 03월 28일

청구범위의 항수 :5

유 별 :H02K 15/00

발명의 명칭 :폐모터의 구리 인출장치

존속기간(예정)만료일 :2041년 08월 13일

2022년 04월 01일 등록

(45) 공고일자 2022년04월08일

(11) 등록번호 10-2383732

(24) 등록일자 2022년04월01일

(51) 국제특허분류(Int. Cl.)

 H02K 15/00 (2014.01) B23P 19/04 (2006.01)

(52) CPC특허분류

 H02K 15/0006 (2013.01)

B23P 19/04 (2013.01)

Y02W 30/52 (2020.08)

Y02W 30/82 (2020.08)

(21) 출원번호 10-2021-0107149

(22) 출원일자 2021년08월13일

심사청구일자 2021년08월13일

(56) 선행기술조사문헌

KR2020120008983 U*

CN108494183 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

최**

서울특별시 강서구 허준로

(72) 발명자

최**

서울특별시 강서구 허준로

(74) 대리인

김영관

전체 청구항 수 : 총 5 항 심사관 : 이재빈

(54) 발명의 명칭 폐모터의 구리 인출장치

(57) 요 약

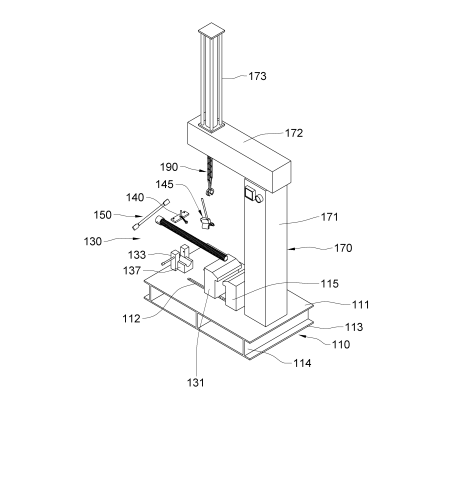

폐모터의 구리 인출장치에 관한 것으로, 고정블록(115)과 이동블록(131)이 설치되는 베이스부재(110); 상기 이동

블록(131)을 수평 이동시켜 상기 고정블록(115)과 상기 이동블록(131) 사이에 폐모터를 안치시킬 수 있도록 상기

베이스부재(110)의 일측에 설치되는 슬라이딩부재(130); 상기 베이스부재(110)의 상부에 설치된 승강실린더(17

3)의 승강에 따라 상기 폐모터에 결합되어 있는 구리를 상승시킬 수 있도록 상기 베이스부재(110)의 타측에 설치

되는 서포트부재(170); 상기 승강실린더(173)의 승강에 따라 폐모터의 구리를 상승시켜 인출시킬 수 있게 상기

승강실린더(173)의 하단에 설치되는 파지부재(190);를 마련하여 상부회전유닛을 이송스크류에 결합 및 분리시킬

수 있고, 상부회전유닛을 분리시킨 상태에서 이동블록을 신속하게 이동시킬 수 있으며, 이동블록에 의해 폐모터

를 신속하게 고정 및 분리시킬 수 있고, 상부회전유닛을 작업자가 자유롭게 분리, 결합시킬 수 있다는 효과가 얻

어진다.
