부산 남구 변리사, 부산 남구 특허사무소 찾던 고객의 특허 등록 성공 사례-캠핑카 특허, 가구 특허

 "캠핑카용 가변침대"

부산 남구 변리사, 부산 남구 특허사무소 찾던 고객의 특허 등록 성공 사례-캠핑카 특허, 가구 특허

 "캠핑카용 가변침대"

출원 연월일 :2021년 11월 12일

출 원 번 호 :10-2021-0155395

공고 연월일 :2022년 04월 08일

공 고 번 호 :

특허결정(심결)연월일 :2022년 03월 29일

청구범위의 항수 :2

유 별 :B60P 3/39

발명의 명칭 :캠핑카용 가변침대

존속기간(예정)만료일 :2041년 11월 12일

2022년 04월 05일 등록

(45) 공고일자 2022년04월08일

(11) 등록번호 10-2384655

(24) 등록일자 2022년04월05일

(51) 국제특허분류(Int. Cl.)

 B60P 3/39 (2006.01) A47C 17/22 (2006.01)

 A47C 17/80 (2006.01) A47C 19/04 (2006.01)

 B60N 2/34 (2019.01)

(52) CPC특허분류

 B60P 3/39 (2013.01)

A47C 17/22 (2013.01)

A47C 17/80 (2013.01)

A47C 19/04 (2013.01)

B60N 2/34 (2019.01)

B60Y 2200/11 (2013.01)

(21) 출원번호 10-2021-0155395

(22) 출원일자 2021년11월12일

심사청구일자 2021년11월12일

(56) 선행기술조사문헌

CN112208422 A*

JP10147240 A*

JP2011130935 A*

KR102288969 B1*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

부산광역시 남구 용호로

(72) 발명자

김**

부산광역시 남구 용호로

(74) 대리인

김영관

전체 청구항 수 : 총 2 항 심사관 : 김영훈

(54) 발명의 명칭 캠핑카용 가변침대

(57) 요 약

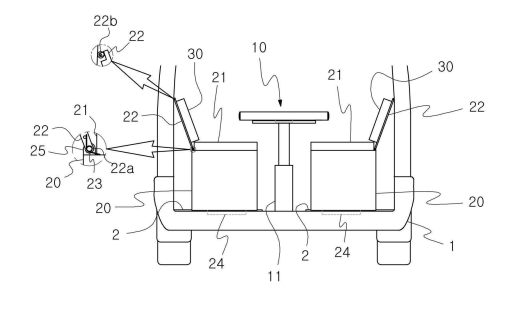

본 발명은 테이블 형태에서 사용이 더욱 편리해진 새로운 구조의 캠핑카용 가변침대에 관한 것이다.

본 발명에 따른 캠핑용 가변침대는 캠핑카(1)의 내부 바닥면에는 측방향으로 연장된 가이드레일(2)이 구비되고,

상기 시트부재(20)는 상기 가이드레일(2)에 측방향으로 슬라이드가능하게 결합되고, 하단부가 상기 시트부재(2

0)의 상면 외측단에 힌지결합되며 내측면에 상기 등받이판(30)이 탈착가능하게 결합된 회동판(22)과, 상기 회동

판(22)에 연결되어 회동판(22)의 상단이 외측으로 벌어지도록 탄성적으로 가압하는 스프링(23)과, 상기 시트부재

(20)에 연결되어 시트부재(20)를 내외측으로 슬라이드시키는 슬라이드구동수단(24)이 구비되어, 탁자패널(10)이

상승된 상태에서 시트부재(20)를 인접방향으로 슬라이드시키면, 회동판(22)이 외측으로 상향경사지도록

회동된다.

따라서, 시트부재(20)가 탁자패널(10)의 하측 내부로 삽입되어, 사용자가 시트부재(20)에 앉을 경우 탁자패널

(10)이 가깝게 느껴져 편안함을 느끼게 되는 장점이 있다.
