광주 초월읍 변리사, 광주 초월읍 특허사무소 찾던 고객의 특허 등록 성공 사례-당구 특허, 당구용품 특허

"당구 큐대용 익스텐션 연결장치"

광주 초월읍 변리사, 광주 초월읍 특허사무소 찾던 고객의 특허 등록 성공 사례-당구 특허, 당구용품 특허

"당구 큐대용 익스텐션 연결장치"

출원 연월일 :2021년 12월 06일

출 원 번 호 :10-2021-0172521

공고 연월일 :2022년 04월 04일

공 고 번 호 :

특허결정(심결)연월일 :2022년 03월 23일

청구범위의 항수 :3

유 별 :A63D 15/08

발명의 명칭 :당구 큐대용 익스텐션 연결장치

존속기간(예정)만료일 :2041년 12월 06일

2022년 03월 30일 등록

(45) 공고일자 2022년04월04일

(11) 등록번호 10-2382646

(24) 등록일자 2022년03월30일

(51) 국제특허분류(Int. Cl.)

 A63D 15/08 (2006.01) F16B 21/04 (2006.01)

 F16B 7/18 (2006.01)

(52) CPC특허분류

 A63D 15/08 (2013.01)

A63D 15/086 (2013.01)

(21) 출원번호 10-2021-0172521

(22) 출원일자 2021년12월06일

심사청구일자 2021년12월06일

(56) 선행기술조사문헌

KR200489008 Y1*

KR101940637 B1*

KR1020120020729 A*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

주**

경기도 광주시 초월읍 무들로

조**

경기도 수원시 팔달구 수성로

(72) 발명자

주**

경기도 광주시 초월읍 무들로

조**

경기도 수원시 팔달구 수성로

(74) 대리인

김영관

전체 청구항 수 : 총 3 항 심사관 : 이동하

(54) 발명의 명칭 당구 큐대용 익스텐션 연결장치

(57) 요 약

본 발명은 당구 큐대용 익스텐션 연결장치에 관한 것으로서, 당구 큐대본체와 익스텐션의 연결작업이 보다 용이

하게 이루어짐과 함께 안정적인 결합상태가 유지될 수 있는 효과를 나타낸다.

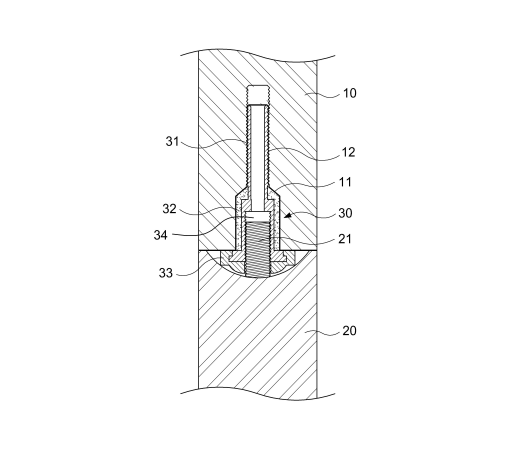

이를 실현하기 위한 본 발명은, 당구 큐대본체(10)의 후단부에 길이 연장을 위한 익스텐션(20)의 연결을 위한 연

결장치(30)에 있어서, 상기 큐대본체(10)의 후단부에 암나사 형태로 형성된 체결홈(12)에 나사 체결이 이루어지

는 볼트부(31)와; 상기 큐대본체(10)의 후단부에 형성된 삽입홈(11)에 끼움 결합을 위한 탄성 재질의 탄성고무

(32)와; 상기 익스텐션(20)에 돌출 구비된 체결볼트(21)의 체결이 이루어지는 제1암나사부(34)와; 상기 볼트부

(31)의 내부에 관통 형성되어 중량 조절을 위한 무게볼트(40)의 체결이 이루어지는 제2암나사부(35);를 포함하는

구성을 이루는 것을 특징으로 한다.
