중랑구 변리사, 중랑구 특허사무소 찾던 고객의 특허 등록 성공 사례- 식빵 성형틀 특허 등록사례- "식빵 제작용 성형…

중랑구 변리사, 중랑구 특허사무소 찾던 고객의 특허 등록 성공 사례- 식빵 성형틀 특허 등록사례- "식빵 제작용 성형틀"

중랑구 변리사, 중랑구 특허사무소 찾던 고객의 특허 등록 성공 사례- 식빵 성형틀 특허 등록사례- "식빵 제작용 성형틀"

출원 연월일 :2021년 06월 02일

출 원 번 호 :10-2021-0071221

공고 연월일 :2022년 03월 15일

공 고 번 호 :

특허결정(심결)연월일 :2022년 03월 03일

청구범위의 항수 :1

유 별 :A21B 5/00

발명의 명칭 :식빵 제작용 성형틀

존속기간(예정)만료일 :2041년 06월 02일

2022년 03월 08일 등록

(45) 공고일자 2022년03월15일

(11) 등록번호 10-2373605

(24) 등록일자 2022년03월08일

(51) 국제특허분류(Int. Cl.)

 A21B 5/00 (2006.01) A21B 3/13 (2006.01)

(52) CPC특허분류

 A21B 5/00 (2013.01)

A21B 3/13 (2013.01)

A21B 3/132 (2013.01)

A21B 3/133 (2013.01)

A21B 3/135 (2013.01)

(21) 출원번호 10-2021-0071221

(22) 출원일자 2021년06월02일

심사청구일자 2021년06월02일

(56) 선행기술조사문헌

KR1020090048995 A*

KR2019870000087 U*

JP56071177 U

JP61077781 U

JP54107580 X2

JP57011975 U

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

씨*****

서울특별시 중랑구 망우로

(72) 발명자

이**

서울특별시 강동구 상암로

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 강복희

(54) 발명의 명칭 식빵 제작용 성형틀

(57) 요 약

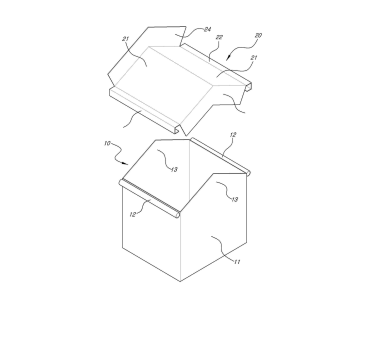

본 발명은 식빵 제작용 성형틀에 관한 것으로서, 상향 개방되는 내부가 빈 육면체의 박스형상인 바디와 상기 바

디 상단부의 양측 외주면을 따라 관형 또는 봉형의 가이드 레일을 형성하며, 상기 바디의 전후방 상단부에는 가

림판이 일체로 연장형성되게 하는 틀 본체; 상기 틀 본체의 전후방 단부에 형성되는 상기 가림판의 상부를 커버

하도록 구비되는 상부판과 상기 상부판의 양측단부에서 상기 가이드 레일을 일측으로부터 슬라이딩 삽입되도록

하는 슬라이더와 상기 상부판의 전방측 단부에는 일정 폭이 하향 절곡되도록 걸림판을 형성하고, 후방측 단부에

는 일정 폭이 상향 절곡되도록 조작판을 일체로 형성하는 틀 커버로서 이루어지는 구성이다.
