화성 마도면 변리사, 화성 마도면 특허사무소 찾던 고객의 특허 등록 성공 사례-펌프 특허, 진공펌프 특허

"진공펌프"

화성 마도면 변리사, 화성 마도면 특허사무소 찾던 고객의 특허 등록 성공 사례-펌프 특허, 진공펌프 특허

"진공펌프"

출원 연월일 :2021년 04월 05일

출 원 번 호 :10-2021-0043874

공고 연월일 :2022년 03월 04일

공 고 번 호 :

특허결정(심결)연월일 :2021년 11월 16일

청구범위의 항수 :4

유 별 :F04B 37/14

발명의 명칭 :진공펌프

존속기간(예정)만료일 :2041년 04월 05일

2022년 02월 25일 등록

(45) 공고일자 2022년03월04일

(11) 등록번호 10-2370033

(24) 등록일자 2022년02월25일

(51) 국제특허분류(Int. Cl.)

 F04B 37/14 (2006.01) F04B 27/04 (2006.01)

(52) CPC특허분류

 F04B 37/14 (2013.01)

F04B 27/0418 (2013.01)

F04B 27/0423 (2013.01)

F05B 2210/12 (2013.01)

(21) 출원번호 10-2021-0043874

(22) 출원일자 2021년04월05일

심사청구일자 2021년04월05일

(56) 선행기술조사문헌

KR1020050075998 A*

KR2019980003666 U*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

이**

경기도 화성시 마도면 청원산단4길

(72) 발명자

이**

경기도 화성시 마도면 청원산단4길

(74) 대리인

김영관

전체 청구항 수 : 총 4 항 심사관 : 황성만

(54) 발명의 명칭 진공펌프

(57) 요 약

본 발명은 흡입 및 배출을 4행정 1사이클로 이루어 사이클 주기를 높이고 큰 힘을 발휘할 수 있는 진공펌프에 관

한 것이다.

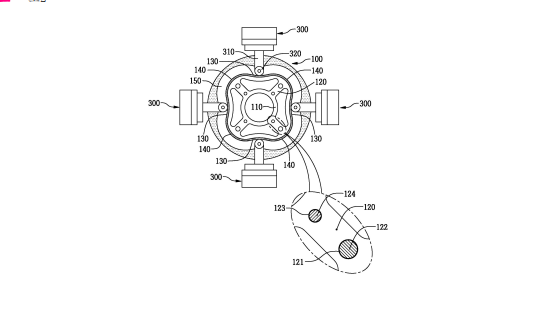

이러한 본 발명은, 4행정 1사이클을 이루도록 4개의 요부캠과 철부캠이 연속 곡률로 연결되어 회전하는 캠플레이

트; 상기 캠플레이트의 회전으로 상기 요부캠과 철부캠을 따라 구름 운동하는 롤러에 의해 선형 운동 가능하게

연결되어 유체를 흡입 및 배출하는 실린더;를 포함하는 것을 기술사상으로 한다.

따라서, 본 발명은 캠플레이트가 한 번 회전하는 1사이클이 4행정으로 이루어져 사이클 주기를 높이고 큰 힘을

발휘하며 효율을 향상시킬 수 있는 매우 유용한 효과가 있다.
