"배수용 그레이팅 방충망"

상주 변리사, 상주 특허사무소 찾던 고객의 상표 등록 성공 사례-방충망 특허, 생활 특허, 그레이팅 특허, 배수구 특허

"배수용 그레이팅 방충망"

출원 연월일 :2021년 07월 14일

출 원 번 호 :10-2021-0091943

공고 연월일 :2022년 03월 02일

공 고 번 호 :

특허결정(심결)연월일 :2022년 02월 21일

청구범위의 항수 :1

유 별 :E03F 5/06

발명의 명칭 :배수용 그레이팅 방충망

존속기간(예정)만료일 :2041년 07월 14일

2022년 02월 24일 등록

(45) 공고일자 2022년03월02일

(11) 등록번호 10-2368996

(24) 등록일자 2022년02월24일

(51) 국제특허분류(Int. Cl.)

 E03F 5/06 (2006.01) E03F 5/04 (2006.01)

(52) CPC특허분류

 E03F 5/06 (2013.01)

E03F 5/041 (2013.01)

E03F 2005/061 (2013.01)

(21) 출원번호 10-2021-0091943

(22) 출원일자 2021년07월14일

심사청구일자 2021년07월14일

(56) 선행기술조사문헌

KR101301697 B1*

KR1020090066255 A*

KR102210560 B1*

KR2020120003412 U*

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

경상북도 상주시 냉림3길

(72) 발명자

김**

경상북도 상주시 냉림3길

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 강정원

(54) 발명의 명칭 배수용 그레이팅 방충망

(57) 요 약

본 발명은 옥외 배수구에 안착되어 안착되어 빗물를 배출시키고 이물을 걸러내는 배수용 그레이팅의 하부에 설치

되어 옥외배수구 내에 서식하는 해충들이 옥외로 유입되지 않도록 차단하는 배수용 그레이팅 방충망에 관한 것이

다.

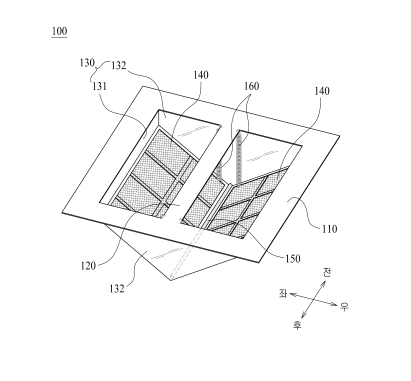

본 발명의 배수용 그레이팅 방충망(100)은 배수용 그레이팅(G)의 하부에 위치되도록 옥외 배수구(A)의 상단에 형

성된 단턱(B)에 거치되는 사각의 테두리부(110)와, 테두리부를 좌우로 구획하는 상부구획바(120)와, 상기 테두리

부를 따라 하방으로 형성된 사각의 수직플랜지부(130)와, 상기 수직플랜지부의 하단을 개폐하는 좌우 한 쌍의 회

동방충망체(140)와, 상향회동한 상기 회동방충망체의 단부가 밀착되도록 상기 수직플랜지부의 하단을 좌우로 구

획하는 하부구획바(150)와, 상기 회동방충망체의 단부가 하부구획에 밀착된 상태를 유지하도록 상기 회동방충망

체를 견인하며 회동방충망체의 상부로 이물이 낙하하여 허용중량을 초과하는 경우에 상기 회동방충망체의 하향

회동을 허용하는 탄성부재(160)를 포함한다.
