미추홀구 변리사, 미추홀구 특허사무소 찾던 고객의 특허 등록 성공 사례-운동기구 특허, 운동장비 특허, 헬쓰머신 특허, 헬쓰장비 특허, 헬스기구 특허

"접이식 체어 운동기구"

미추홀구 변리사, 미추홀구 특허사무소 찾던 고객의 특허 등록 성공 사례-운동기구 특허, 운동장비 특허, 헬쓰머신 특허, 헬쓰장비 특허, 헬스기구 특허

"접이식 체어 운동기구"

출원 연월일 :2021년 08월 10일

출 원 번 호 :10-2021-0104957

공고 연월일 :2022년 02월 14일

공 고 번 호 :

특허결정(심결)연월일 :2022년 02월 07일

청구범위의 항수 :2

유 별 :A63B 21/00

발명의 명칭 :접이식 체어 운동기구

존속기간(예정)만료일 :2041년 08월 10일

2022년 02월 08일 등록

(45) 공고일자 2022년02월14일

(11) 등록번호 10-2362287

(24) 등록일자 2022년02월08일

(51) 국제특허분류(Int. Cl.)

 A63B 21/00 (2006.01) A63B 22/04 (2006.01)

(52) CPC특허분류

 A63B 21/00047 (2013.01)

A63B 21/4033 (2015.10)

(21) 출원번호 10-2021-0104957

(22) 출원일자 2021년08월10일

심사청구일자 2021년08월10일

(56) 선행기술조사문헌

US20090270235 A1

US20030119635 A1

US20190217154 A1

KR101965387 B1

(73) 특허권자

최**

인천광역시 미추홀구 용정공원로

(72) 발명자

최**

인천광역시 미추홀구 용정공원로

(74) 대리인

김영관

전체 청구항 수 : 총 2 항 심사관 : 박종수

(54) 발명의 명칭 접이식 체어 운동기구

(57) 요 약

본 발명은 접이식 체어 운동기구에 관한 것으로서, 필라테스 운동용 기구의 접이식 구조를 통하여 기구의 비 사

용시 보관 공간을 최소화할 수 있게 됨과 함께 이동이 용이하도록 하기 위한 것이다.

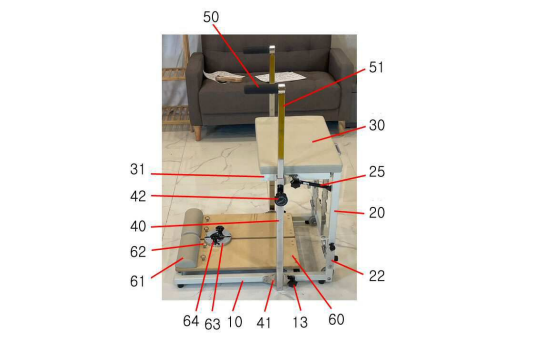

이를 실현하기 위한 본 발명은, 바닥면에 놓여지는 금속 재질의 베이스 프레임(10)과; 상기 베이스 프레임(10)의

일단부에 수직으로 세워진 상태에서 제1경첩(11)에 의해 접힘 가능하게 연결 구성되는 지주(20)와; 상기 지주

(20)의 상단부에 제2경첩(21)에 의해 연결 구성되어 베드(30)를 지지하는 베드프레임(31)과; 상기 베이스 프레임

(10)의 중단에서 힌지축(41a)에 의해 회동 가능하게 연결 구성되는 손잡이 고정대(40)와; 상기 손잡이 고정대

(40)에 높이 조절 가능하게 높이 조절대(51)와 연결 구비되는 손잡이(50)와; 상기 베이스 프레임(10)에 2개가 좌

우 쌍을 이루어서 회동 가능하게 연결 구성된 페달 플레이트(60)와; 상기 페달 플레이트(60)를 탄성 지지하기 위

해 일단부가 페달 플레이트(60)에 연결되고 타단부는 지주(20) 측의 탄성지지구(80)에 연결되는 탄성스프링(7

0);을 포함하는 구성을 이루는 것을 특징으로 한다.
