 "스크러버 필터카세트"

화성시 장안면 변리사, 화성시 장안면 특허사무소 찾던 고객의 특허 등록 성공 사례-기술 특허, 스크러버 특허

 "스크러버 필터카세트"

출원 연월일 :2021년 09월 13일

출 원 번 호 :10-2021-0121481

공고 연월일 :2022년 02월 08일

공 고 번 호 :

특허결정(심결)연월일 :2022년 01월 20일

청구범위의 항수 :1

유 별 :B01D 46/00

발명의 명칭 :스크러버 필터카세트

존속기간(예정)만료일 :2041년 09월 13일

2022년 02월 03일 등록

(45) 공고일자 2022년02월08일

(11) 등록번호 10-2359703

(24) 등록일자 2022년02월03일

(51) 국제특허분류(Int. Cl.)

 B01D 46/00 (2022.01) B01D 47/06 (2006.01)

 B01D 53/78 (2006.01)

(52) CPC특허분류

 B01D 46/0035 (2013.01)

B01D 46/0004 (2013.01)

B01D 47/06 (2013.01)

B01D 53/78 (2013.01)

(21) 출원번호 10-2021-0121481

(22) 출원일자 2021년09월13일

심사청구일자 2021년09월13일

(56) 선행기술조사문헌

KR101685874 B1*

KR102074975 B1*

KR102075859 B1

KR101726299 B1

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

이****

경기도 화성시 장안면

(72) 발명자

김**

경기도 화성시 팔탄면 녹막말길

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 이선옥

(54) 발명의 명칭 스크러버 필터카세트

(57) 요 약

본 발명은 큰 비표면적을 이용하여 유입된 유해가스 및 파티클의 교착·충돌·확산 효율을 제고할 수 있는 스크

러버 필터카세트에 관한 것이다.

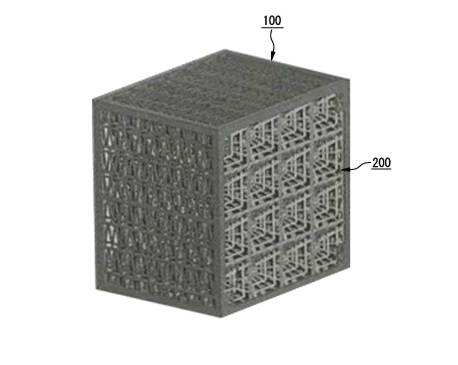

이러한 본 발명은, 상호 연통되도록 형성된 유입구와 배출구 및 상기 유입구의 가장자리를 따라 형성된 고정림을

갖는 육면체 틀 모양의 바디프레임, 상기 바디프레임의 내부에 결합되어 상기 유입구로 유입된 유해가스와 파티

클을 교착·충돌·확산시키며 워터 스프레이를 흘려보내도록 복수의 제1 필터레이어와 제2 필터레이어가 연속해

서 교호로 적층된 필터멤버, 상기 필터멤버를 상기 바디프레임에 고정시키도록 상기 배출구에 분리 가능하게 결

합되는 커버프레임을 포함하되, 상기 제1 필터레이어와 상기 제2 필터레이어는 서로 다른 패턴의 그물망을 갖는

절두형 사각뿔 모양으로 형성된 복수의 셀 조합으로 이루어지는 것을 기술사상으로 한다.

따라서, 본 발명은 제1 필터레이어와 제2 필터레이어가 절두형 사각뿔 모양으로 형성되어 단위 체적당 큰 비표면

적 및 체적 공간을 가지므로 기액 접촉을 고르게 유도하여 유해가스 및 파티클의 정화 효율을 제고시키고 워터

스프레이를 필터멤버로 흘려서 충분히 적실 수 있는 효과가 있다.
