"낚시터용 방갈로"

인천 미추홀 특허출원등록 신청 조회 방법 무료상담 내방상담 높은등록률 방갈로 특허등록사례

"낚시터용 방갈로"

출원 연월일 :2020년 11월 04일

출 원 번 호 :20-2020-0003978

공고 연월일 :2022년 01월 24일

공 고 번 호 :

등록결정(심결)연월일 :2021년 10월 22일

청구범위의 항수 :1

유 별 : B63B 35/44

등록의 구분 :

고안의 명칭 :낚시터용 방갈로

존속기간(예정)만료일 :2030년 11월 04일

2022년 01월 19일 등록

(45) 공고일자 2022년01월24일

(11) 등록번호 20-0494915

(24) 등록일자 2022년01월19일

(51) 국제특허분류(Int. Cl.)

 B63B 35/44 (2006.01) B63B 17/02 (2006.01)

 B63B 29/02 (2006.01) B63B 29/04 (2006.01)

(52) CPC특허분류

B63B 35/44 (2013.01)

B63B 17/02 (2013.01)

B63B 2029/027 (2013.01)

B63B 2029/043 (2013.01)

B63B 2035/4426 (2013.01)

(21) 출원번호 20-2020-0003978

(22) 출원일자 2020년11월04일

심사청구일자 2020년11월04일

(56) 선행기술조사문헌

JP2003020767 A*

JP2005023761 A*

KR1020100041456 A*

KR1020130015079 A*

KR1020130121474 A*

*는 심사관에 의하여 인용된 문헌

(73) 실용신안권자

허**

경상북도 구미시 고아읍 파산3길

이**

인천광역시 미추홀구 숙골로

(72) 고안자

허**

경상북도 구미시 고아읍 파산3길

이**

인천광역시 미추홀구 숙골로

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 한주철

(54) 고안의 명칭 낚시터용 방갈로

(57) 요 약

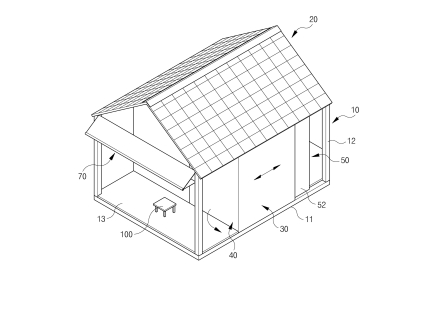

본 고안은 그늘막의 사용이 편리하며 사용자의 프라이버시를 지켜줄 수 있는 등 다기능을 가지는 낚시터용 방갈

로에 관한 것이다. 그 구성은; 사적 거처공간을 제공하기 위한 육면체 형태의 베이스프레임; 상기 베이스프레임

위에 설치되는 지붕유닛; 상기 베이스프레임의 하단에 설치되는 바닥판; 상기 베이스프레임을 이용하여 상기 바

닥판의 일측에 설치됨으로써 상기 바닥판의 타측에 낚시를 하기 위한 데크가 마련되도록 하며 사방이 막힌 룸을

제공하는 벽체; 상기 데크의 상부에 설치되는 것으로서 햇빛을 가리기 위한 차양막장치;를 포함하는 낚시용 방갈

로에 있어서; 상기 차양막장치는 차양막; 및 상기 차양막이 펼쳐져 설치되거나 접혀저 걷히도록 하기 위한 차양

막 폴딩기구;를 포함하며; 상기 차양막 폴딩기구는 낚시대를 물로부터 위로 들어올릴 때는 걷히도록 하며, 상기

낚시대를 물에 드리울 때는 다시 원상태로 펼쳐지도록 하는 스위칭수단을 포함하는 것을 특징으로 한다.
