출원 연월일 : 2021년 08월 09일
출 원 번 호 : 10-2021-0104408
공고 연월일 : 2022년 01월 07일
공 고 번 호 :
특허결정(심결)연월일 : 2021년 12월 30일
청구범위의 항수 : 4
유 별 : A63B 23/00
발명의 명칭 : 접이식 바렐 운동기구
존속기간(예정)만료일 : 2041년 08월 09일
2022년 01월 04일 등록
(45) 공고일자 2022년01월07일
(11) 등록번호 10-2348532
(24) 등록일자 2022년01월04일
(51) 국제특허분류(Int. Cl.)
A63B 23/00 (2006.01) A63B 17/00 (2006.01)
A63B 21/00 (2006.01)
(52) CPC특허분류
A63B 23/00 (2013.01)
A63B 17/00 (2013.01)
(21) 출원번호 10-2021-0104408
(22) 출원일자 2021년08월09일
심사청구일자 2021년08월09일
(56) 선행기술조사문헌
KR200424860 Y1*
KR200426982 Y1*
KR200474605 Y1*
WO2016103004 A1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
최**
인천광역시 미추홀구
(72) 발명자
최**
인천광역시 미추홀구
(74) 대리인
김영관
전체 청구항 수 : 총 4 항 심사관 : 감성욱
(54) 발명의 명칭 접이식 바렐 운동기구
(57) 요 약
본 발명은 접이식 바렐 운동기구에 관한 것으로서, 개량된 접이식 구조를 이루도록 하여 기구의 비 사용시 보관
공간을 최소화할 수 있게 됨과 함께 이동이 용이하게 이루어질 수 있는 효과를 나타내기 위한 것이다.

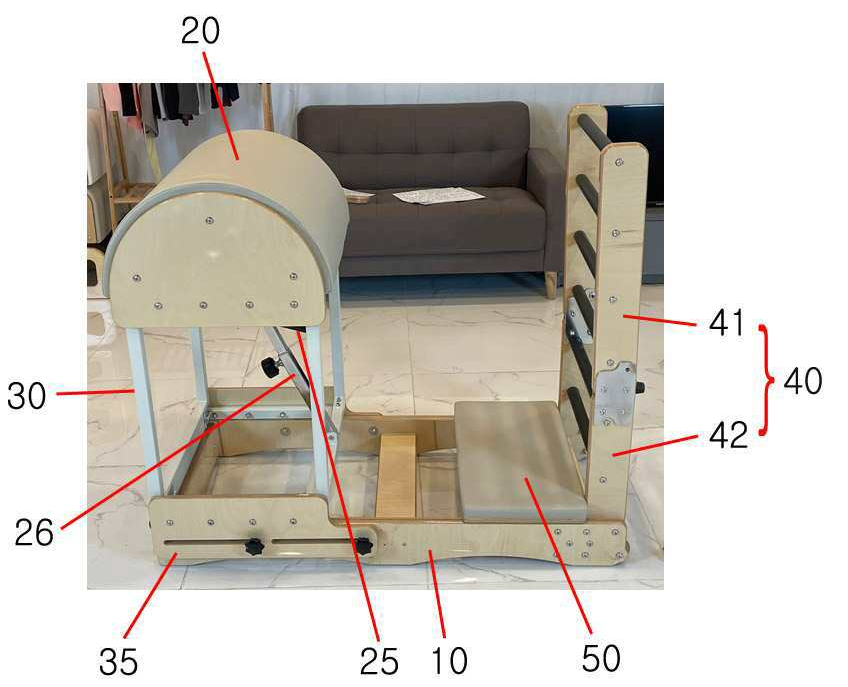

이를 실현하기 위한 본 발명은, 베이스 프레임(10)의 일측에는 바렐 몸통부(20)가 수직지주(30)에 의해 일정 높
이로 지지되고, 베이스 프레임(10) 타측에는 사다리 형태의 레더부(40)가 수직으로 구성된 바렐 운동기구에 있어
서, 상기 수직지주(30)는 절첩이 가능하도록 베이스 프레임(10)과 하부 경첩(31)에 의해 연결된 구조를 이루고;
상기 레더부(40)는 상부레더(41)와 하부레더(42)의 연결 구조를 이루되, 상부레더(41)는 절첩이 가능하도록 하부
레더(42)와 힌지핀(43)에 의해 연결된 구조를 이루는 것을 특징으로 한다.
