출원 연월일 :2021년 05월 26일
출 원 번 호 :10-2021-0067422
공고 연월일 :2021년 12월 09일
공 고 번 호 :
특허결정(심결)연월일 :2021년 12월 01일
청구범위의 항수 :5
유 별 :E05B 65/44
발명의 명칭 :가구용 디지털 도어록
존속기간(예정)만료일 :2041년 05월 26일
2021년 12월 06일 등록
(45) 공고일자 2021년12월09일
(11) 등록번호 10-2337674
(24) 등록일자 2021년12월06일
(51) 국제특허분류(Int. Cl.)
E05B 65/44 (2017.01) E05B 15/04 (2006.01)
E05B 15/10 (2006.01) E05B 17/00 (2018.01)
E05B 9/02 (2006.01)
(52) CPC특허분류
E05B 65/44 (2013.01)
E05B 15/04 (2013.01)
E05B 15/10 (2013.01)
E05B 17/0012 (2013.01)
E05B 9/02 (2013.01)
E05Y 2900/20 (2013.01)
(21) 출원번호 10-2021-0067422
(22) 출원일자 2021년05월26일
심사청구일자 2021년05월26일
(56) 선행기술조사문헌
KR101796737 B1
(73) 특허권자
오*****
경기도 성남시 중원구 사기막골로
(72) 발명자
한**
경기도 양평군 지평면 작골길
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 손동현
(54) 발명의 명칭 가구용 디지털 도어록
(57) 요 약

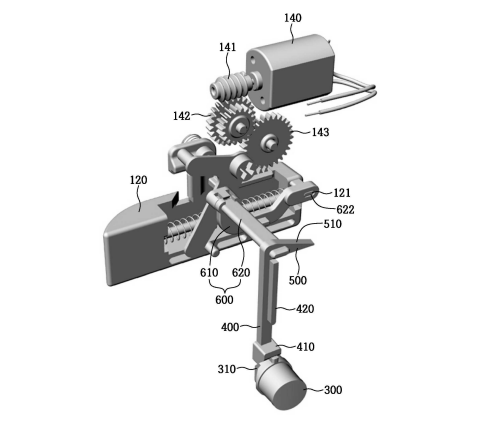

본 발명은 도어의 록킹 및 릴리스 상태를 현시할 수 있는 가구용 디지털 도어록에 관한 것이다.
이러한 본 발명은, 도어의 내면에 설치되어 가구 본체의 스트라이커를 록킹하도록 좌우로 슬라이딩 가능하게 배
치된 데드래치를 갖는 록킹유닛, 상기 록킹유닛의 록킹을 해제하도록 키패드가 구비되어 상기 도어의 외면에 설
치되는 입력유닛을 포함하는 가구용 디지털 도어록에 있어서, 상기 키패드의 전면에 형성된 버튼홀에 전후로 이
동 가능하게 설치되어 상기 록킹유닛의 록킹 및 릴리스를 현시하도록 캠을 갖는 알림버튼, 상기 알림버튼을 버튼
홀로 돌출시키도록 캠을 푸시하는 태핏이 구비되어 상기 입력유닛에 승강 가능하게 연결된 푸시로드, 상기 푸시
로드를 하강시키도록 경사면이 구비되어 상기 데드래치와 함께 슬라이딩 가능하게 연결된 테이퍼 플레이트, 상기
테이퍼 플레이트의 경사면을 안내하도록 입력유닛에 구비된 가이드를 포함하는 것을 기술사상으로 한다.
따라서, 본 발명은 데드래치의 록킹 또는 리릴스 상태 시 알림버튼이 키패드의 전방으로 돌출 또는 들어가므로
도어의 록킹 및 릴리스 상태를 전원의 공급 없이도 현시할 수 있는 매우 유용한 효과가 있다.
