출원 연월일  2021년 04월 12일

출 원 번 호 10-2021-0046998

공고 연월일 2021년 11월 04일

공 고 번 호

특허결정(심결)연월일 2021년 10월 27일

청구범위의 항수 2

유 별 F03D 3/02

발명의 명칭 조립식 큐브형 풍력발전장치

존속기간(예정)만료일 2041년 04월 12일

2021년 10월 29일 등록

(45) 공고일자 2021년11월04일 (11) 등록번호 10-2322127 (24) 등록일자 2021년10월29일

(51) 국제특허분류(Int. Cl.) F03D 3/02 (2006.01) F03D 13/10 (2016.01) F03D 13/20 (2016.01)

F03D 17/00 (2016.01) F03D 3/00 (2006.01) F03D 80/00 (2016.01) F03D 9/25 (2016.01)

F21V 33/00 (2006.01) F21Y 115/10 (2016.01) H05B 3/40 (2006.01)

(52) CPC특허분류 F03D 3/02 (2013.01) F03D 13/10 (2016.05)

F03D 13/20 (2016.05) F03D 17/00 (2016.05) F03D 3/005 (2013.01) F03D 80/00 (2016.05)

F03D 9/25 (2016.05) F21V 33/00 (2013.01) H05B 3/40 (2013.01) F21Y 2115/10 (2021.08) Y02E 10/74 (2013.01)

(21) 출원번호 10-2021-0046998 (22) 출원일자 2021년04월12일 심사청구일자 2021년04월12일

(56) 선행기술조사문헌

KR100946198 B1*

KR101534690 B1*

KR1020170075970 A*

KR1020120103783 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

김**

경기도 용인시 처인구

(72) 발명자

김**

경기도 용인시 처인구

(74) 대리인 김영관

전체 청구항 수 : 총 2 항

심사관 : 박종오

(54) 발명의 명칭 조립식 큐브형 풍력발전장치

(57) 요 약

본 발명은 큐브형태로 제작된 풍력발전유닛을 적층 조립하여 풍력을 이용한 전력을 생산함과 동시에 벽면으로도

활용이 가능하도록 한 조립식 큐브형 풍력발전장치에 관한 것이다.

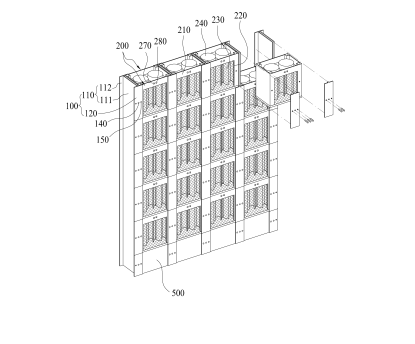

본 발명의 조립식 큐브형 풍력발전장치는 프레임부(100)와, 상기 프레임부에 착탈가능하게 적층되는 큐브 형태의

풍력발전모듈(200)과, 상기 풍력발전모듈과 연결된 송전케이블(300)과, 상기 프레임부의 일측에 상기 풍력발전모

듈과 연결된 통신케이블(400)과, 상기 송전케이블을 통해 각 풍력발전모듈에서 생산된 전기를 공급받아 충전한

후 외부로 송전함과 아울러 상기 통신케이블을 통해 각 풍력발전모듈들에 대하여 시리얼 넘버를 부여하고 작동상

태를 감시하는 메인제어부(500)를 포함한다.
