출원 연월일 : 2019년 07월 16일
출 원 번 호 : 10-2019-0085534
공고 연월일 : 2021년 10월 19일
공 고 번 호 :
특허결정(심결)연월일 : 2021년 09월 11일
청구범위의 항수 : 1
유 별 : A01G 9/12
발명의 명칭 : 식물줄기용 고정끈 홀딩부재
존속기간(예정)만료일 : 2039년 07월 16일
2021년 10월 13일 등록
(45) 공고일자 2021년10월19일
(11) 등록번호 10-2314400
(24) 등록일자 2021년10월13일
(51) 국제특허분류(Int. Cl.)
A01G 9/12 (2006.01) F16B 2/06 (2006.01)
(52) CPC특허분류
A01G 9/128 (2019.05)
F16B 2/06 (2013.01)
(21) 출원번호 10-2019-0085534
(22) 출원일자 2019년07월16일
심사청구일자 2019년07월16일
(65) 공개번호 10-2021-0009036
(43) 공개일자 2021년01월26일
(56) 선행기술조사문헌
KR200427917 Y1*
(73) 특허권자
정**
인천광역시 남동구 장아산로
(72) 발명자
정**
인천광역시 남동구 장아산로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 황상필
(54) 발명의 명칭 식물줄기용 고정끈 홀딩부재
(57) 요 약
본 발명은 각종 식물줄기의 기울어짐을 방지하도록 고정하는 양측 고정끈이 벌어지지 않도록 잡아주는 식물줄기
용 고정끈 홀딩부재에 관한 것이다.

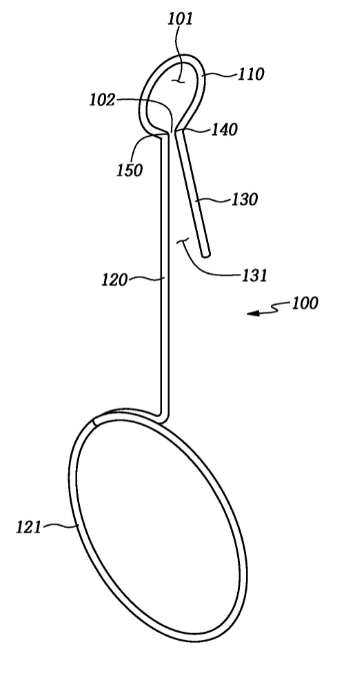

이러한 본 발명은, 식물줄기를 고정하는 양측 고정끈을 홀딩하는 홀딩부재에 있어서, 진입부를 형성하도록 일단
부 및 타단부를 갖는 고리 형상으로 형성되어 상기 진입부로 진입된 상기 양측 고정끈을 홀딩하도록 홀딩홀을 갖
는 홀딩링, 상기 홀딩링을 지지하도록 일단부에 연결되는 서포트로드, 상기 서포트로드와의 사이에 상기 진입부
방향으로 너비가 감소되는 진입안내공간을 형성하도록 상기 홀딩링의 타단부에 경사지게 연결되어 상기 진입안내
공간으로 진입하는 상기 양측 고정끈에 의해 외측 방향으로 탄성적으로 벌어지는 진입안내로드, 상기 진입안내부
와 상기 홀딩링의 타단부를 만곡되게 탄성적으로 연결하는 탄성아크로드를 포함하는 것을 기술사상으로 한다.
따라서, 본 발명은 작업자가 한 손으로 고정끈을 잡고 다른 손으로 노브를 잡은 상태에서 아래 방향으로 당기면
진입안내로드가 외측으로 탄성적으로 벌어지면서 홀딩홀에 고정끈이 수용되므로 작업 능률의 향상을 기대할 수
있을 뿐만 아니라 홀딩홀이 원형으로 형성되어 직경이 다른 두 개의 고정끈을 수용할 수 있는 매우 유용한 효과
가 있다.
