출원 연월일 : 2021년 02월 05일
출 원 번 호 : 10-2021-0016730
공고 연월일 : 2021년 10월 13일
공 고 번 호 :
특허결정(심결)연월일 : 2021년 09월 27일
청구범위의 항수 : 5
유 별 : B23Q 3/08
발명의 명칭 : 절삭 가공물 고정용 유압조
존속기간(예정)만료일 : 2041년 02월 05일
2021년 10월 06일 등록
(45) 공고일자 2021년10월13일
(11) 등록번호 10-2312227
(24) 등록일자 2021년10월06일
(51) 국제특허분류(Int. Cl.)
B23Q 3/08 (2006.01) B23B 31/02 (2006.01)
(52) CPC특허분류
B23Q 3/082 (2013.01)
B23B 31/023 (2013.01)
(21) 출원번호 10-2021-0016730
(22) 출원일자 2021년02월05일
심사청구일자 2021년02월05일
(56) 선행기술조사문헌
CN86201291 U*
KR2020150003992 U*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
경상남도 창원시 마산합포구
신**
경상남도 창원시 마산합포구
(72) 발명자
이**
경상남도 창원시 마산합포구
신**
경상남도 창원시 마산합포구
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 박환수
(54) 발명의 명칭 절삭 가공물 고정용 유압조
(57) 요 약
본 발명은 절삭 가공물 고정용 유압조에 관한 것으로서, 종래의 기계식 문제점인 기어치합으로 백래시 이격에 의
한 압박력의 불균형 문제점을 해소하도록 힘의 평활성을 가지는 유압력에 의해 피가공물을 절삭가공시 발생하는
진동 또는 충격 등에도 피가공물의 고정력이 유지되도록 하고, 핸드펌프에 의한 작업의 편리성 및 보호커버를 통
한 상기 핸드펌프의 임의 노출을 방지하여 안전사고 발생을 미연에 방지하도록 하는 데 그 목적이 있다.

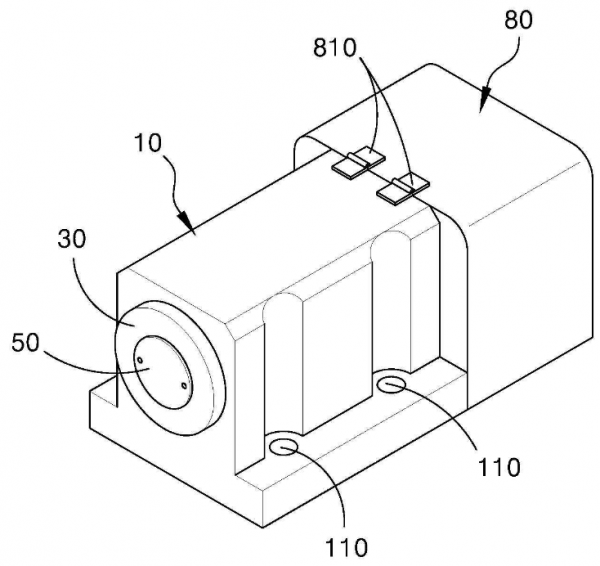

이를 위해 본 발명은, 공작물의 일측에 체결나사를 통해 고정될 수 있도록 상기 체결나사가 삽입되는 복수의 고
정공이 형성되는 바디와; 상기 바디에 구성되어 외부에서 작용하는 유압력에 의해 전진 또는 후진되는 피스톤과;
상기 바디의 일측에 구성되어, 상기 바디와 피스톤 사이를 밀폐시켜 상기 바디에 피스톤의 장착이 안정적으로 이
루어짐과 함께 상기 피스톤에 유압력이 안정적으로 작용하도록 지지하는 마감커버와; 상기 피스톤의 일단에 구성
되어 피가공물의 외주면을 압박시키도록 하는 조헤드; 및 상기 바디의 일측에 구성되어 상기 피스톤에 유압력이
작용하도록 구성되는 핸드펌프;를 포함하는 것을 특징으로 한다.
