인천 서구 특허등록 주말 야간 무료 출장방문상담 변리사 특허사무소 물방울 제거기구 성공사례"자동차의 사이드미러용 물방울 제거기구"
인천 서구 특허등록 주말 야간 무료 출장방문상담 변리사 특허사무소 물방울 제거기구 성공사례"자동차의 사이드미러용 물방울 제거기구"
출원 연월일 : 2021년 05월 25일
출 원 번 호 : 10-2021-0066903
공고 연월일 : 2021년 10월 08일
공 고 번 호 :
특허결정(심결)연월일 : 2021년 09월 29일
청구범위의 항수 : 6
유 별 : B60R 1/06
발명의 명칭 : 자동차의 사이드미러용 물방울 제거기구
존속기간(예정)만료일 : 2041년 05월 25일
2021년 10월 01일 등록
(45) 공고일자 2021년10월08일
(11) 등록번호 10-2310932
(24) 등록일자 2021년10월01일
(51) 국제특허분류(Int. Cl.)
B60R 1/06 (2006.01) B60R 11/00 (2006.01)
B60S 1/56 (2006.01)
(52) CPC특허분류
B60R 1/0602 (2013.01)
B60R 11/00 (2013.01)
(21) 출원번호 10-2021-0066903
(22) 출원일자 2021년05월25일
심사청구일자 2021년05월25일
(56) 선행기술조사문헌
KR1020200023866 A*
KR1020040009072 A
KR1019990027699 A
KR200233272 Y1
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김*
인천광역시 서구 원당대로
(72) 발명자
김*
인천광역시 서구 원당대로
(74) 대리인
김영관
전체 청구항 수 : 총 6 항 심사관 : 김수형
(54) 발명의 명칭 자동차의 사이드미러용 물방울 제거기구
(57) 요 약

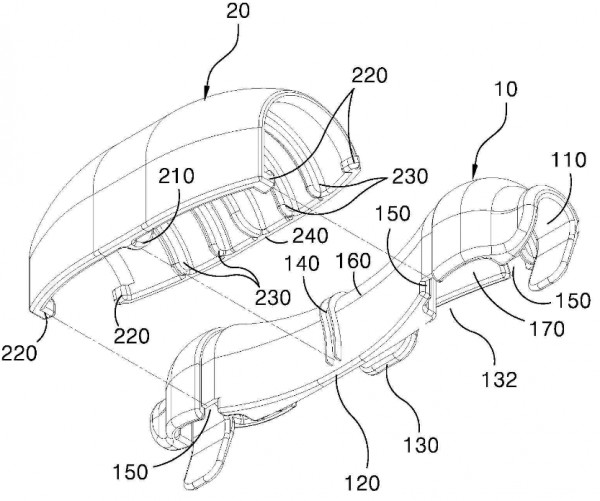

본 발명은 자동차의 사이드미러용 물방울 제거기구에 관한 것으로서, 사이드미러에 고정되는 고정클립과 상기 고
정클립에 고정되는 유로하우징으로 구성되되, 상기 유로하우징의 내측에 주행풍을 강제 분산시켜 사이드미러에
주행풍이 균등하게 배기되도록 적어도 하나 이상의 격벽을 형성함으로써, 상기 격벽에 의해 주행풍이 사이드미러
에 균등하게 배기되어, 상기 사이드미러에 흡착 또는 맺혀진 이물질의 제거효율이 향상되도록 하는 데 그 목적이
있다.
이를 위해 본 발명은, 자동차의 사이드미러에 장착시켜, 주행풍으로 상기 사이드미러에 흡착 또는 맺혀진 이물질
을 제거할 수 있도록 하는 자동차의 사이드미러용 물방울 제거기구에 있어서, 상기 사이드미러의 일측이 삽입되
어 고정상태를 유지할 수 있도록 하는 고정클립과; 상기 고정클립의 외주연에 구성되어, 사이공간으로 진입된 주
행풍이 사이드미러 측으로 배기시킴에 따라 주행풍에 의해 이물질의 제거가 이루어지도록 유도하는 유로하우징을
포함하고; 상기 고정클립은 상기 사이드미러의 일단이 삽입되는 안착홈과; 상단부가 유선형으로 형성되어 사이
드미러를 탄성지지함에 따라 고정력을 확보할 수 있도록 하는 탄성지지부를 포함하며; 상기 유로하우징은 유선형
으로 형성되되, 내측에 일정길이 돌출되게 형성되어 진입되는 주행풍을 분산시켜 사이드미러에 주행풍이 균등하
게 배기되도록 하여 이물질 제거효율이 향상되도록 하는 적어도 하나 이상의 격벽;을 포함하는 것을 특징으로 한
다
