출원 연월일 : 2020년 10월 26일
출 원 번 호 : 20-2020-0003848
공고 연월일 : 2021년 09월 02일
공 고 번 호 :
등록결정(심결)연월일 : 2021년 05월 20일
청구범위의 항수 : 2
유 별 : E06B 3/673 등록의 구분 :
고안의 명칭 : 개선된 구조를 이루는 창문 프레임
존속기간(예정)만료일 : 2030년 10월 26일
2021년 08월 26일 등록
(45) 공고일자 2021년09월02일
(11) 등록번호 20-0494240
(24) 등록일자 2021년08월26일
(51) 국제특허분류(Int. Cl.)
E06B 3/673 (2006.01) E06B 1/36 (2006.01)
E06B 3/46 (2006.01) E06B 3/54 (2006.01)
(52) CPC특허분류
E06B 3/673 (2013.01)
E06B 1/36 (2013.01)
(21) 출원번호 20-2020-0003848
(22) 출원일자 2020년10월26일
심사청구일자 2020년10월26일
(56) 선행기술조사문헌
KR100536464 B1*
KR200281154 Y1*
KR200426886 Y1*
*는 심사관에 의하여 인용된 문헌
(73) 실용신안권자
주식회사 톱**
충청북도 음성군 대소면
(72) 고안자
김**
서울특별시 송파구 올림픽로
(74) 대리인
김영관
전체 청구항 수 : 총 2 항 심사관 : 류제준
(54) 고안의 명칭 개선된 구조를 이루는 창문 프레임
(57) 요 약
본 고안은 개선된 구조를 이루는 창문 프레임에 관한 것으로서, 창문 유리의 착탈 및 교체가 용이하게 이루어질
수 있는 조립식 구조를 이루어서 제품의 제작 효율을 향상시킴과 함께 유리 파손 발생에 따른 유지관리가 용이한
효과를 나타내기 위한 것이다.

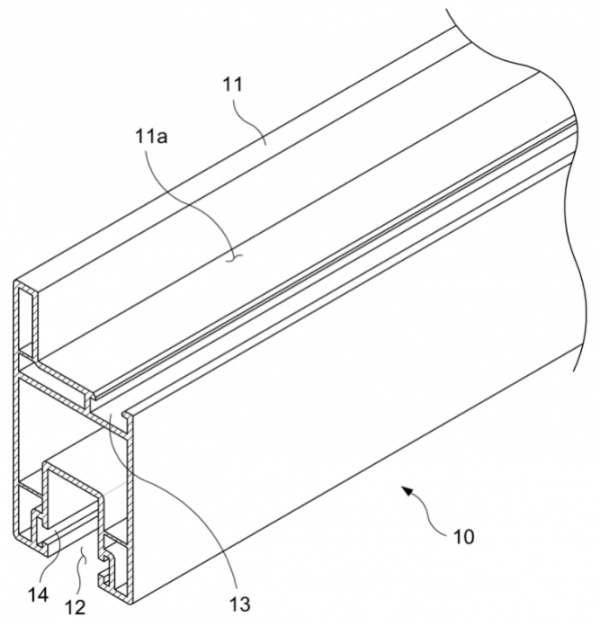

이를 실현하기 위한 본 고안은, 일측에는 유리(20)가 결합되는 유리 결합홈(11a)이 형성되고, 타측에는 창틀 레
일에 결합되어 슬라이딩 이동 가능하도록 레일홈(12)이 형성된 창문 프레임(10)에 있어서, 상기 유리 결합홈
(11a) 일측에는 가이드 돌부(11)가 창문 프레임(10)에 일체로 연결 구성되고; 상기 유리 결합홈(11a) 타측에는
유리 지지구(30)가 조립 구성되되, 상기 유리 지지구(30)의 착탈이 가능하도록 창문 프레임(10)에는 지지구 조립
홈(13)이 형성됨과 함께 이와 대응되는 유리 지지구(30)에는 지지구 조립홈(13)에 체결을 위해 탄성력을 갖는 2
개의 착탈 다리부(31,32)가 일정 간격을 이루어 돌출 구비된 것을 특징으로 한다.
