출원 연월일 : 2019년 09월 02일

출 원 번 호 : 10-2019-0108074
공고 연월일 : 2021년 08월 25일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 08월 17일

청구범위의 항수 : 1
유 별 : A01M 7/00
발명의 명칭 : 농약 살포기
존속기간(예정)만료일 : 2039년 09월 02일
2021년 08월 19일 등록
(45) 공고일자 2021년08월25일
(11) 등록번호 10-2293535
(24) 등록일자 2021년08월19일
(51) 국제특허분류(Int. Cl.)
 A01M 7/00 (2014.01) B05B 12/02 (2006.01)
 B05B 13/02 (2006.01) G08B 21/18 (2006.01)
(52) CPC특허분류
 A01M 7/0042 (2013.01)
A01M 7/006 (2013.01)
(21) 출원번호 10-2019-0108074
(22) 출원일자 2019년09월02일
심사청구일자 2019년09월02일
(65) 공개번호 10-2021-0026792
(43) 공개일자 2021년03월10일
(56) 선행기술조사문헌
KR1020160060858 A*
(뒷면에 계속)
(73) 특허권자
이**
경기도 안산시 단원구 화정천동로
(72) 발명자
이**
경기도 안산시 단원구 화정천동로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 박기준
(54) 발명의 명칭 농약 살포기
(57) 요 약
본 발명은 대차에 농약탱크를 싣고 다니면서 농약을 살포하도록 된 농약 살포기에 관한 것이다.

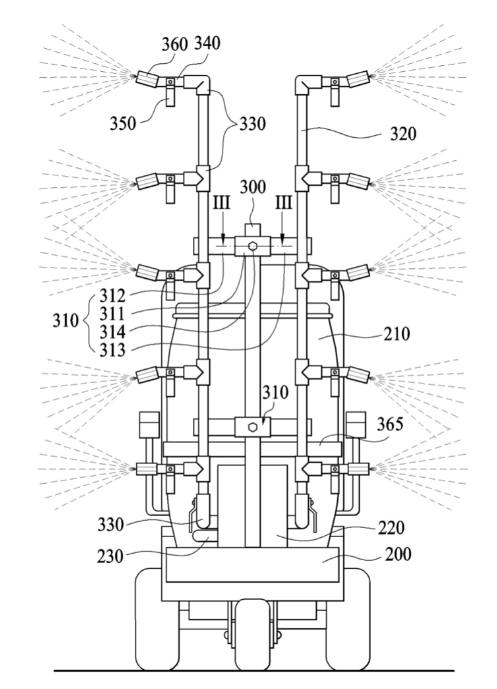

본 발명의 농약 살포기는 대차(100)와, 상기 대차의 후단에 연결된 보조대차(200)와, 상기 보조대차에 탑재된 농
약탱크(210)와, 상기 보조대차에 탑재된 펌프(220)와, 상기 보조대차에 설치된 수직지지대(300)와, 상기 수직지
지대(300)에 신축가능하게 설치된 수평지지대(310)와, 하단이 상기 농약탱크와 펌프에 연결된 상태로 상기 수평
지지대의 양측에 각각 고정된 한 쌍의 수직노즐대(320)와, 상기 수직노즐대에 상하로 이격되게 연결된 복수의 수
평분기관(340)과, 상기 수평분기관에 설치된 유량조절밸브(350)와, 상기 수평분기관의 단부에 설치된 분사노즐
(360)과, 상기 수직지지대에 고정되어 상기 농약탱크와 펌프가 보조대차로부터 이탈되지 않도록 막아주는 가이드
브라켓(365)을 포함한다.
