출원 연월일 : 2020년 11월 10일

출 원 번 호 : 10-2020-0149227
공고 연월일 : 2021년 08월 12일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 07월 12일

청구범위의 항수 : 5
유 별 : B66C 19/00
발명의 명칭 : 겐트리 크레인
존속기간(예정)만료일 : 2040년 11월 10일
2021년 08월 06일 등록
(45) 공고일자 2021년08월12일
(11) 등록번호 10-2289196
(24) 등록일자 2021년08월06일
(51) 국제특허분류(Int. Cl.)
 B66C 19/00 (2006.01) B66C 5/02 (2006.01)
 B66C 6/00 (2006.01)
(52) CPC특허분류
 B66C 19/00 (2013.01)
B66C 5/02 (2013.01)
(21) 출원번호 10-2020-0149227
(22) 출원일자 2020년11월10일
심사청구일자 2020년11월10일
(56) 선행기술조사문헌
JP52002860 U*
KR102013543 B1*
KR102139122 B1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
오**
서울특별시 양천구 오목로
(72) 발명자
오**
서울특별시 양천구 오목
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 이성룡
(54) 발명의 명칭 겐트리 크레인
(57) 요 약

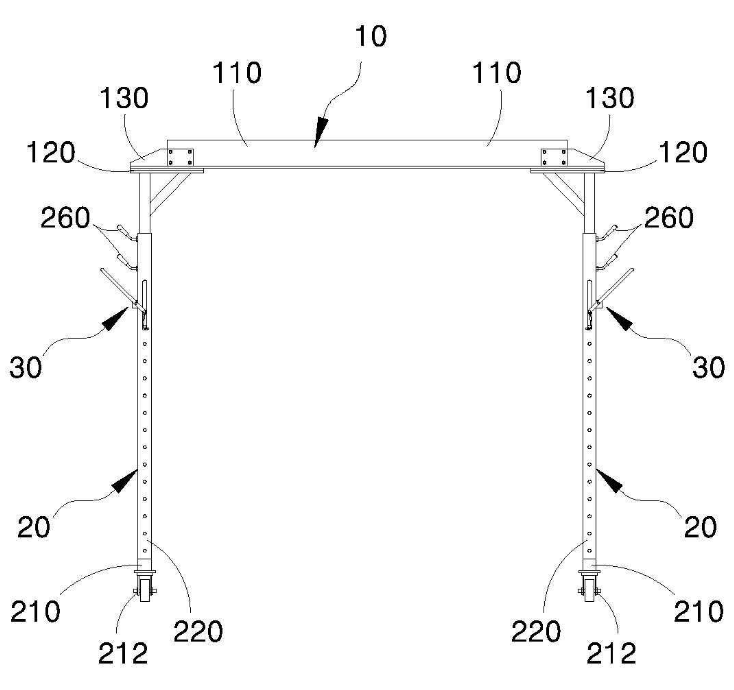

본 발명은 겐트리 크레인에 관한 것으로서, 상단받침부와 하단받침부 및 승강부를 구성하여, 옮길려는 물품의 크
기 및 길이에 따라 상단받침부 및 하단받침부 각각을 폭 및 길이를 연장 또는 단축시킬 수 있도록 함으로써, 물
품의 크기 및 길이 등에 구애됨이 없이 범용의 사용이 가능하여, 제품 활용성을 향상시키도록 하는데 그 목적이 있다.
이를 위해 본 발명은, 중량물의 물품을 이동시키는 구성되되, 상기 물품의 크기 또는 높이에 따라 폭 및 길이가
조절될 수 있도록 구성되는 겐트리 크레인에 있어서, 거더와 상기 거더의 하단 양측 각각에 구성되는 받침대 및
상기 거더와 받침대 사이를 체결하는 체결수단을 포함하되, 상기 거더를 기준으로 상기 받침대의 폭방향 길이를
조정한 후 상기 체결수단에 의해 체결, 고정함으로써, 폭방향 길이가 조정되도록 구성되는 상단받침부와; 상기
상단받침부의 하단에 구성되고, 수평프레임과 상기 수평프레임의 중앙에 수직으로 일정높이 세워지는 기둥바와
상기 기둥바의 내측에 하단부가 삽입되는 승강바와 상기 승강바의 일측 또는 양측에 구성되는 고정핀을 포함하는
하단받침부; 및 상기 하단받침부의 일측에 구성되어, 상기 기둥바를 기준으로 상기 승강바가 승강됨에 따라 높이
방향의 길이를 조정할 수 있도록 지지하는 승강부;를 포함하는 것을 특징으로 한다.
