완주 변리사, 완주 특허사무소 찾던 고객의 특허 등록 성공 사례 성공사례-스포츠용품 특허, 운동용품 특허, 운동기구 특허

"길이 조절형 스포츠 라켓"

완주 변리사, 완주 특허사무소 찾던 고객의 특허 등록 성공 사례 성공사례-스포츠용품 특허, 운동용품 특허, 운동기구 특허

"길이 조절형 스포츠 라켓"

출원 연월일 : 2021년 04월 16일

출 원 번 호 : 10-2021-0049597
공고 연월일 : 2021년 07월 21일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 07월 11일

청구범위의 항수 : 5
유 별 : A63B 60/00
발명의 명칭 : 길이 조절형 스포츠 라켓
존속기간(예정)만료일 : 2041년 04월 16일
2021년 07월 15일 등록
(45) 공고일자 2021년07월21일
(11) 등록번호 10-2279959
(24) 등록일자 2021년07월15일
(51) 국제특허분류(Int. Cl.)
A63B 60/00 (2014.01) A63B 102/04 (2014.01)
A63B 60/08 (2014.01)
(52) CPC특허분류
A63B 60/0085 (2020.08)
A63B 60/08 (2015.10)
(21) 출원번호 10-2021-0049597
(22) 출원일자 2021년04월16일
심사청구일자 2021년04월16일
(56) 선행기술조사문헌
KR200339006 Y1
KR200327587 Y1
KR1020190070816 A
(73) 특허권자
백**
전라북도 완주군 봉동읍
(72) 발명자
백**
전라북도 완주군 봉동읍
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 김정진
(54) 발명의 명칭 길이 조절형 스포츠 라켓
(57) 요 약
본 발명은 길이 조절형 스포츠 라켓에 관한 것으로서, 샤프트부의 길이 조절이 가능한 구조를 이룸으로써 사용자
의 신체 특성에 따라 라켓의 길이를 적절하게 조절하여 사용이 가능한 효과를 나타내기 위한 것이다.

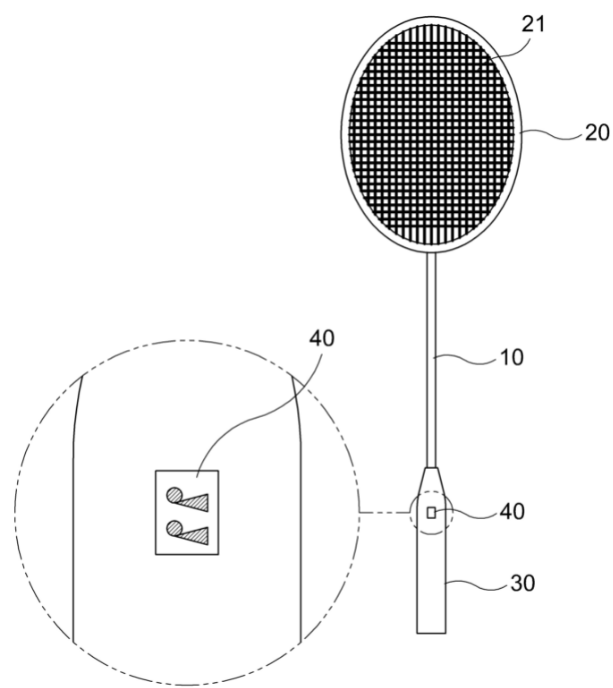

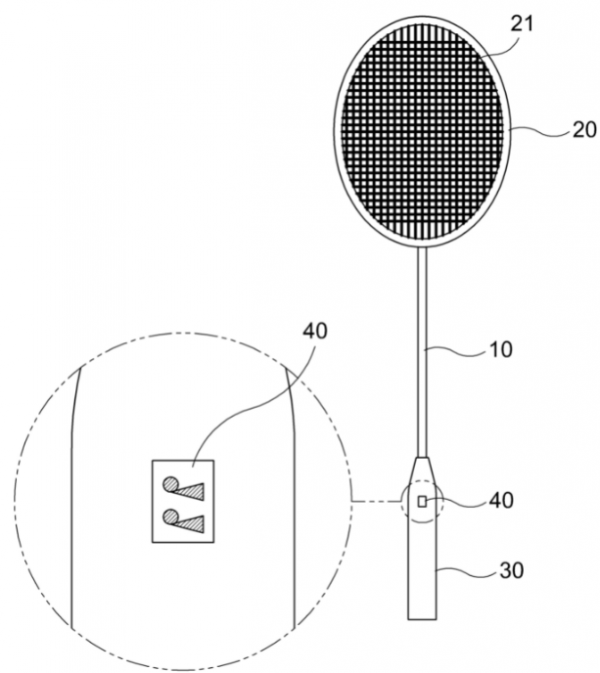

이를 실현하기 위한 본 발명은, 일정 길이를 이루는 샤프트부(10)의 일측에는 탄성망(21)이 그물 형태로 구비된
원형 형상의 헤드부(20)가 구성되고, 상기 샤프트부(10)의 타측에는 손잡이용 그립부(30)가 구비된 스포츠 라켓
에 있어서, 상기 그립부(30) 내부에는 샤프트부(10)의 일단부가 삽입되어 길이 조절이 가능하도록 안내하기 위한
안내홈(31)이 형성되고; 상기 그립부(30)에는 샤프트부(10)의 고정 또는 삽입을 조절하기 위한 조절버튼(40)이
구비되며; 상기 안내홈(31)에 삽입된 샤프트부(10)는 금속 재질로 이루어짐과 함께 일정 길이의 가이드 장공(1
1)이 관통 형성되고; 상기 장공(11)에는 자석블럭(41)이 구비되되, 상기 자석블럭(41)은 조절버튼(40)과 연결대
(42)에 의해 연결된 구조를 이루며; 상기 안내홈(31) 내에는 샤프트부(10)를 탄성 지지하는 제1탄성스프링(32)이
구성되고; 상기 자석블럭(41)은 제2탄성스프링(43)에 의해 탄성 지지되는 것을 특징으로 한다.
