출원 연월일 : 2019년 03월 19일

출 원 번 호 : 10-2019-0031078
공고 연월일 : 2021년 06월 08일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 03월 09일

청구범위의 항수 : 2
유 별 : E01F 7/04
발명의 명칭 : 낙석방지용 와이어로프 고정장치
존속기간(예정)만료일 : 2039년 03월 19일
2021년 06월 02일 등록
(45) 공고일자 2021년06월08일
(11) 등록번호 10-2262043
(24) 등록일자 2021년06월02일
(51) 국제특허분류(Int. Cl.)
 E01F 7/04 (2006.01)
(52) CPC특허분류
 E01F 7/045 (2013.01)
Y10S 256/03 (2013.01)
(21) 출원번호 10-2019-0031078
(22) 출원일자 2019년03월19일
심사청구일자 2019년03월19일
(65) 공개번호 10-2020-0111429
(43) 공개일자 2020년09월29일
(56) 선행기술조사문헌
JP05010514 U*
(73) 특허권자
육**
경기도 부천시 고강로
(72) 발명자
육**
경기도 부천시 고강로
(74) 대리인
김영관
전체 청구항 수 : 총 2 항 심사관 : 박미정
(54) 발명의 명칭 낙석방지용 와이어로프 고정장치
(57) 요 약

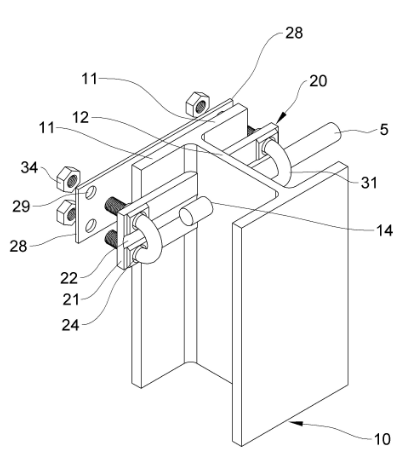

낙석방지용 와이어로프 고정장치에 관한 것으로, 서로 일정 간격을 두고 수직으로 설치된 다수의 고정지지빔에
와이어로프를 고정시키는 낙석방지용 와이어로프 고정장치로서, 양측으로 각각 한 쌍의 플랜지가 형성되고, 상기
한 쌍의 플랜지 사이에 웨브가 일체로 형성되며, 상기 플랜지에 다수의 고정구멍이 형성된 고정지지빔, 상기 플
랜지의 일면에 맞닿도록 소정의 크기로 받침판이 형성되고, 상기 고정지지빔의 고정구멍에 대응되도록 상기 받침
판에 관통구멍이 형성된 로프고정부재, 상기 로프고정부재의 일면에 접촉된 와이어로프가 결속되도록 상기 관통
구멍 및 상기 고정구멍에 끼워지는 체결부재;를 마련하여 와이어로프를 고정지지빔에 관통시켜 설치할 수 있고,
낙석에 의해 와이어로프의 파손 또는 절단이 이루어지더라도 고정지지빔에 와이어로프를 고정 설치할 수 있다는
효과가 얻어진다.
