출원 연월일 : 2019년 06월 19일
출 원 번 호 : 10-2019-0072755
특허결정(심결)연월일 : 2021년 01월 28일
청구범위의 항수 : 3
유 별 : H02S 20/30
발명의 명칭 : 태양광발전단지 통로 위에 설치되는 각도조절 가능 다각도평면반사체
존속기간(예정)만료일 : 2039년 06월 19일
2021년 05월 26일 등록
(11) 공개번호 10-2020-0144736
(43) 공개일자 2020년12월30일
(51) 국제특허분류(Int. Cl.)
H02S 20/30 (2014.01) H02S 30/10 (2014.01)
H02S 40/22 (2014.01)
(52) CPC특허분류
H02S 20/30 (2015.01)
H02S 30/10 (2015.01)
(21) 출원번호 10-2019-0072755
(22) 출원일자 2019년06월19일
심사청구일자 2019년06월19일
(71) 출원인
(주)화****
경기도 하남시 조정대로
(72) 발명자
원**
서울특별시 광진구 아차산로
(74) 대리인
김영관
전체 청구항 수 : 총 4 항
(54) 발명의 명칭 태양광발전단지 통로 위에 설치되는 각도조절 가능 다각도평면반사체
(57) 요 약
본 발명은 수상 또는 지상에 설치되는 태양광발전을 위한 발전단지 바닥(13) 위에 다각도평면반사체조합(10)을
설치하여 반사체에 의하여 반사된 태양광이 태양광전지패널(11)에 추가로 조사되도록 하여 일사량을 늘려 발전량
을 늘리는 태양광발전시스템에 있어서, 시간의 흐름에 따라 변하는 태양의 고도변화에 대응하여 발전효율을 높이
면서, 운전에 참가하지 않는 반사체를 안전하고 쉽게 관리하며, 발전단지 이상유무를 확인하고자 하는 순시자의
순시로를 원활히 확보해주는 것을 가능하게 하는 태양광발전단지 통로 위에 설치되는 각도조절 가능 다각도평면
반사체에 관한 것이다.
태양광발전은 신재생에너지의 일종으로 인류가 선택한 가장 확실한 미래 에너지원 중의 하나이다. 본 출원인은
출원번호 10-2017-0161175[발전단지 바닥구조를 개선하여 성능을 향상시킨 태양광발전시스템]을 통하여 태양광발
전단지에 형성되는 태양광전지패널(11)들 사이에 유지보수를 위해 사람들이 다닐 수 있는 통로/여유공간(14)에
조사되는 태양광을 태양광전지패널(11) 위로 반사시켜 발전효율을 향상시키도록 다각도평면반사체조합을 설치하
는 발명을 한 바 있다. 그 효과는 실험결과 상당히 큰 것으로 입증되었으나, 반사판의 각도조절이나 통로/여유공
간(14)의 순시로 확보 등의 문제를 보완할 필요를 느껴왔다.
본 발명에서는 수상 또는 지상에 설치되는 태양광발전의 발전단지 통로/여유공간(14)의 바닥(13)에 계절에 따라
부분적으로 분할하여 설치/철거하는 증감가능반사체를 설치하여 반사체에 의해 반사된 반사광이 태양광전지패널
(11)에 추가로 조사되어 발전량을 늘리도록 하되, 태양광발전단지의 통로/여유공간(14)에 설치되는 반사체가 시
간의 흐름에 따라 변경되는 태양의 입사각 변화에 대응하여 평면반사체를 구성하고 있는 평면반사체받침대의 상
부 또는 하부의 높낮이를 조절하여 평면반사판이 수평면과 이루는 각도를 조절할 수 있도록 함으로써 발전효율을

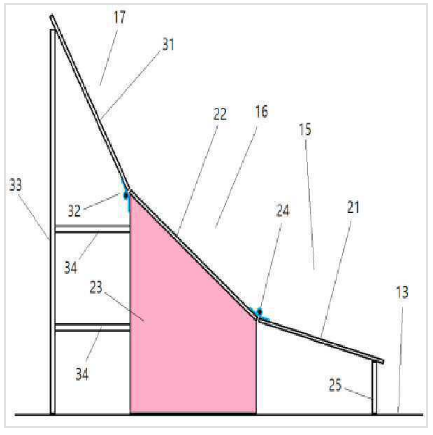

극대화시켰으며, 하지 인근에만 필요로하는 저각도평면반사체는 경첩을 이용하여 중각도평면반사체와 결합시켜
경첩을 접거나 펴서 철거/보관 또는 설치를 쉽게 하였으며, 고각도평면반사체는 경첩을 이용하여 중각도평면반
사체와 결합시켜 순시자가 통로/여유공간(14)을 순시할 경우에는 경첩을 접어서 고각도평면반사체를 중각도평면
반사체 위로 접혀지도록 하여 순시로가 확보되도록 하고 순시가 끝나면 경첩을 펴서 다시 고각도평면반사체를 바
닥에 설치하여 기능을 수행하도록 하는 방법을 쉽게 할 수 있도록 하여 발전효율의 극대화와 설비이용의 편리성
을 함께 달성하는 최고의 기술을 달성하였다.
