출원 연월일 : 2020년 09월 24일

출 원 번 호 : 20-2020-0003480
공고 연월일 : 2021년 05월 28일

공 고 번 호 :
등록결정(심결)연월일 : 2021년 05월 14일

청구범위의 항수 : 4
유 별 : A45B 17/00 등록의 구분 :
고안의 명칭 : 파라솔 각도 조절구 거치장치
존속기간(예정)만료일 : 2030년 09월 24일
2021년 05월 24일 등록
(45) 공고일자 2021년05월28일
(11) 등록번호 20-0493735
(24) 등록일자 2021년05월24일
(51) 국제특허분류(Int. Cl.)
 A45B 17/00 (2006.01) A45B 23/00 (2006.01)
(52) CPC특허분류
 A45B 17/00 (2013.01)
A45B 23/00 (2013.01)
(21) 출원번호 20-2020-0003480
(22) 출원일자 2020년09월24일
심사청구일자 2020년09월24일
(56) 선행기술조사문헌
CN206482148 U*
CN206791853 U*
DE102018009976 A1*
JP2000023721 A*
*는 심사관에 의하여 인용된 문헌
(73) 실용신안권자
홍**
경기도 양주시 평화로
(72) 고안자
홍**
경기도 양주시 평화로
(74) 대리인
김영관
전체 청구항 수 : 총 4 항 심사관 : 감성욱
(54) 고안의 명칭 파라솔 각도 조절구 거치장치
(57) 요 약
본 고안은 파라솔 각도 조절구 거치장치에 관한 것으로서, 클램프 및 고정구의 체결 구조를 통하여 현장에서 파
라솔 각도조절구의 설치가 보다 신속하고 용이하게 이루어질 수 있게 되며, 평판 형태의 좌대 뿐만 아니라 봉형
태의 파이프에도 설치가 가능하게 되어, 낚시터 뿐만 아니라 캠핑장, 횡단보도 등과 같이 파라솔의 설치가 이루
어지는 다양한 장소에 적용이 가능하다.

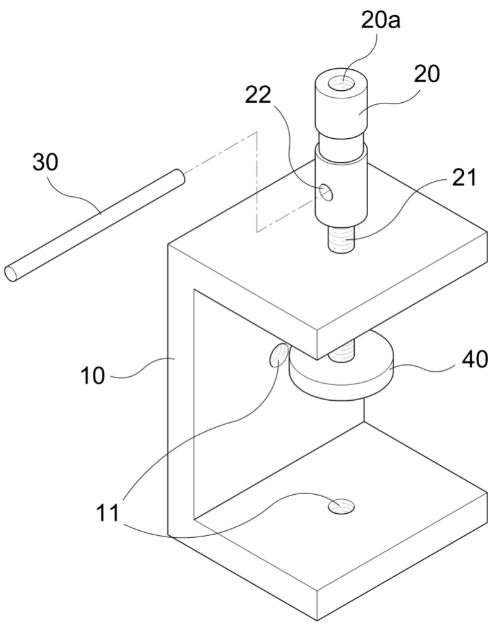

이를 실현하기 위한 본 고안은, 'ㄷ'형 단면 구조를 이루되 복수의 위치에 암나사 형태의 체결공(11)이 관통 형
성된 거치 클램프(10)와; 상기 복수의 체결공(11)중 한 개소에 나사체결이 가능하도록 볼트부(21)가 일체로 구비
됨과 함께 중단에는 관통공(22)이 형성된 고정구(20)와; 상기 관통공(22)에 삽입되어 고정구(20)를 용이하게 회
전시키는 기능을 수행하는 일정 길이의 조임봉(30)과; 상기 고정구(20)의 볼트부(21) 단부에 결합 구성되어 좌대
판(60) 또는 파이프(70)와의 가압 지지가 이루어지는 가압구(40);를 포함하는 구성을 이루는 것을 특징으로
한다.
