출원 연월일 : 2020년 09월 14일

출 원 번 호 : 10-2020-0117588
공고 연월일 : 2021년 04월 30일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 04월 23일

청구범위의 항수 : 5
유 별 : A41D 13/11
발명의 명칭 : 마스크 개별 인출 장치
존속기간(예정)만료일 : 2040년 09월 14일
2021년 04월 26일 등록
(45) 공고일자 2021년04월30일
(11) 등록번호 10-2246641
(24) 등록일자 2021년04월26일
(51) 국제특허분류(Int. Cl.)
 A41D 13/11 (2006.01) A62B 18/08 (2006.01)
 B65H 1/06 (2006.01) B65H 3/54 (2006.01)
 B65H 5/00 (2006.01)
(52) CPC특허분류
 A41D 13/11 (2013.01)
A62B 18/08 (2013.01)
(21) 출원번호 10-2020-0117588
(22) 출원일자 2020년09월14일
심사청구일자 2020년09월14일
(56) 선행기술조사문헌
KR1020140128574 A*
KR1020160136701 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
한**
경기도 화성시 동탄대로
(72) 발명자
한**
경기도 화성시 동탄대로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항 심사관 : 황경숙
(54) 발명의 명칭 마스크 개별 인출 장치
(57) 요 약
본 발명은 마스크 제조장치에 관한 것으로서, 카트리지에 적재된 마스크를 한 장씩 개별 인출하여 후속공정으로
공급할 수 있도록 된 마스크 개별 인출 장치에 관한 것이다.

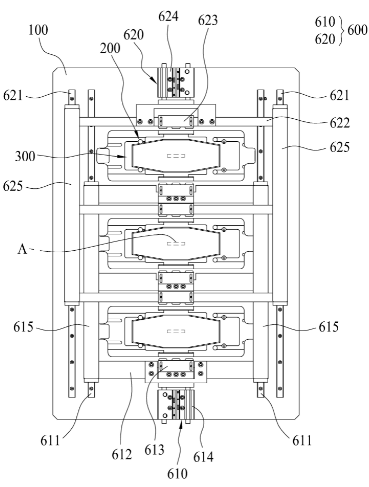

본 발명의 마스크 개별 인출 장치는 작업대(100)와, 상기 작업대의 상부에 설치되며 마스크가 적재되는 카트리지
(200)와, 상기 카트리지의 하부에 위치하도록 상기 작업대에 형성된 개구부(300)와, 상기 개구부의 좌우 양측에
마주하도록 설치되어 상기 카트리지에 적재된 최하단의 마스크(M) 좌우 양측을 지지하는 한 쌍의 받침대(400)와,
상기 개구부의 하부에 승강가능하게 설치되어 상기 받침대에 지지된 마스크를 한 장씩 인출하는 마스크 인출유닛
(500)과, 상기 마스크 인출유닛이 마스크를 인출하기 직전에 상기 카트리지로 접근하여 카트리지의 하부에 적재
된 적어도 하나 이상의 마스크를 좌우 양측에서 지지하는 마스크 지지유닛(600)을 포함한다.
