부천 변리사, 부천 특허사무소 찾던 고객의 특허 등록 성공 사례-의료용품 특허, 의료기기 특허, 의료기구 특허, 의료기 특허

"남성 환자용 소변기"

부천 변리사, 부천 특허사무소 찾던 고객의 특허 등록 성공 사례-의료용품 특허, 의료기기 특허, 의료기구 특허, 의료기 특허

"남성 환자용 소변기"

출원 연월일 : 2020년 09월 15일

출 원 번 호 : 10-2020-0118289
공고 연월일 : 2021년 03월 08일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 02월 08일

청구범위의 항수 : 5
유 별 : A61F 5/453
발명의 명칭 : 남성 환자용 소변기
존속기간(예정)만료일 : 2040년 09월 15일
2021년 03월 02일 등록
(45) 공고일자 2021년03월08일
(11) 등록번호 10-2224322
(24) 등록일자 2021년03월02일
(51) 국제특허분류(Int. Cl.)
A61F 5/453 (2006.01) A61F 5/44 (2006.01)
A61F 5/441 (2006.01)
(52) CPC특허분류
A61F 5/453 (2013.01)
A61F 5/4408 (2013.01)
(21) 출원번호 10-2020-0118289
(22) 출원일자 2020년09월15일
심사청구일자 2020년09월15일
(56) 선행기술조사문헌
KR1019990066937 A*
(뒷면에 계속)
(73) 특허권자
이**
경기도 부천시 소사로
김**
경기도 부천시 소사로
(72) 발명자
이**
경기도 부천시 소사로
김**
경기도 부천시 소사로
(74) 대리인
김영관
전체 청구항 수 : 총 5 항

심사관 : 박세영
(54) 발명의 명칭 남성 환자용 소변기
(57) 요 약

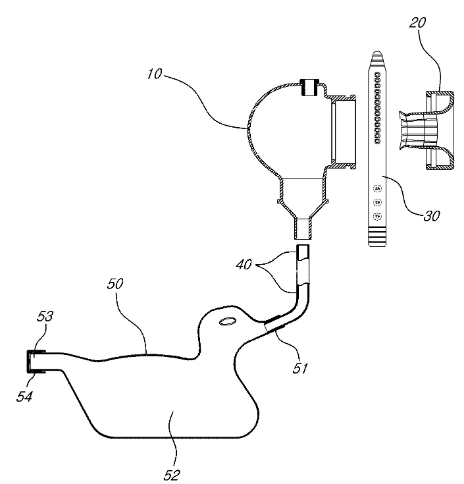

본 발명은 남성 환자용 소변기에 관한 것으로서, 내부가 빈 구형의 형상이며, 구형의 내부는 집뇨부를 형성하고,
상기 집뇨부의 일측면으로는 일정 직경과 일정 길이로서 외부로 개방되도록 하여 연결부를 형성하며, 상기 집뇨
부는 일정 직경과 일정 높이로서 하향 개방되도록 배뇨부를 형성하고, 상기 배뇨부에는 보다 작은 직경으로 일정
높이로서 하향 형성되도록 니플을 형성하며, 상기 배뇨부에는 상부로 일정 내경이 개방되도록 에어 벤트를 형성
하는 변기 프레임; 상기 변기 프레임의 상기 연결부에 외주연 일단이 분리 가능하게 결합되도록 하는 고정부와
상기 고정부의 외측 주연단부를 내부로 일정 직경과 길이로서 연장되도록 하면서 내측 단부로부터 일정 길이의
주면은 복수 개로 분활되도록 하여 내부로 삽입되는 음경의 사이즈에 따라 신축성을 갖도록 하면서 선단은 일정
길이가 보다 직경이 확장되도록 하여 음경의 귀두 경계부에 맞춤 밀착되는 커버부로서 이루어지는 이중관 형상의
홀더; 상기 홀더의 상기 커버부에서 귀두 경계부의 후방측 외주면으로는 상기 커버부를 조여주도록 감겨지게 하
여 음경의 이탈이 방지되게 고정하는 고정 밴드; 상기 변기 프레임의 상기 니플에 일단이 연결되는 튜브의 타단
이 연결되고, 내부에는 일정 용량의 소변을 수용할 수 있는 수용공간을 형성하며, 바닥면은 일정 면적의 평면으
로 형성되고, 상기 튜브가 연결되는 단부와 대응되는 단부에는 내부에 채워지는 소변을 외부로 배출하는 배출구
를 드레인 캡으로 막혀지도록 하는 소변 회수 용기로서 이루어지는 구성이다.
