진해 변리사, 진해 특허사무소 찾던 고객의 특허 등록 성공 사례-열분해 특허, 화학 특허, 케미칼 특허

"열화학 하이드로 싸이클법을 이용하여 계속순환 운전하는 열분해 버너장치"

진해 변리사, 진해 특허사무소 찾던 고객의 특허 등록 성공 사례-열분해 특허, 화학 특허, 케미칼 특허

"열화학 하이드로 싸이클법을 이용하여 계속순환 운전하는 열분해 버너장치"

출원 연월일 : 2020년 06월 05일

출 원 번 호 : 10-2020-0068586
공고 연월일 : 2021년 02월 25일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 01월 25일

청구범위의 항수 : 5
유 별 : F23C 3/00
발명의 명칭 : 열화학 하이드로 싸이클법을 이용하여 계속순환 운전하는 열분해 버너장치
존속기간(예정)만료일 : 2040년 06월 05일
2021년 02월 19일 등록
(45) 공고일자 2021년02월25일
(11) 등록번호 10-2220317
(24) 등록일자 2021년02월19일
(51) 국제특허분류(Int. Cl.)
F23C 3/00 (2006.01) F23C 9/06 (2006.01)
F23J 13/04 (2020.01) F23L 7/00 (2006.01)
F23M 5/02 (2020.01)
(52) CPC특허분류
F23C 3/00 (2013.01)
F23C 9/06 (2013.01)
(21) 출원번호 10-2020-0068586
(22) 출원일자 2020년06월05일
심사청구일자 2020년06월05일
(56) 선행기술조사문헌
JP2014515801 A*
KR1020140107907 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
최**
경상남도 창원시 진해구
(72) 발명자
최**
경상남도 창원시 진해구
(74) 대리인
김영관
전체 청구항 수 : 총 5 항

심사관 : 유영철
(54) 발명의 명칭 열화학 하이드로 싸이클법을 이용하여 계속순환 운전하는 열분해 버너장치
(57) 요 약

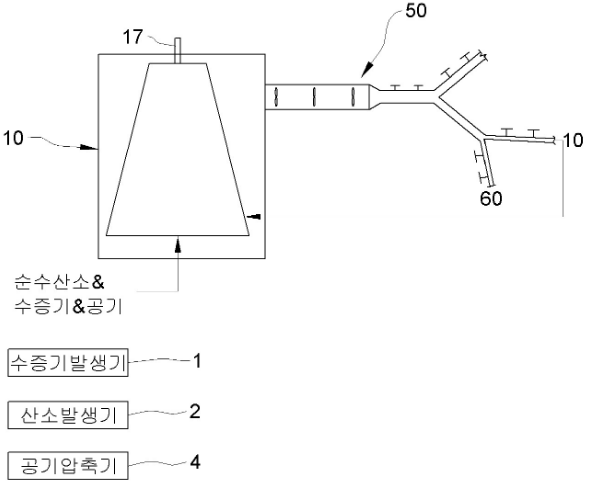

열화학 하이드로 싸이클법을 이용하여 계속순환 운전(구동)하는 열분해 버너장치에 관한 것으로, 수증기 발생기
에서 발생된 수증기와, 산소발생기에서 발생된 순수산소와, 수,산소발생기에서 발생된 수,산소와, 공기압축기에
서 압축된 고압의 압축공기 및 전자점화기와
고온의 화력에 견디는 고탄소화구와 수,산소유입라인을 구비한 가스버너가 설치된 연소실; 상기 연소실에서 발생
된 고온의 수증기와 압축공기, 순수산소를 혼합하는 3중 프로펠러가 설치된 연결구; 상기 연소실의 온도와 압력
을 높이며, 이송라인의 속도를 높여주는 리듀서; 상기 연소실에서 발생된 고온혼합가스를 열원사용처로 이송시키
는 제1 분기관과; 상기 연소실에서 발생된 고온혼합가스를 상기 연소실로 재차 이송시키는 제2 분기관; 제2 분기
관에서 전기저장장치가 구비된 발전기로 연결되는 제3 분기관 으로 이루어지는 2개의 Y자형 분배관을 마련하고,
발전기와 전기저장장치를 구비하여 자체 전기를 생산,소비하여 계속순환 운전(구동)하는 효과가 얻어진다, 연
소실에 열회전턱을 형성하여 연소실 내부의 고온화염을 균일하게 유지시킬 수 있고, 연소실 내부에 설치된 열전
달용 파이프에 의해 고온의 화염을 고르게 분포시킬 수 있으며, 연소실에서 발생된 질소를 별도로 포집할 수 있
다는 효과가 얻어진다.
