파주 특허사무소, 파주 변리사 찾던 고객의 특허 등록 성공 사례-섬유기계 특허, 의류 제조 특허, 재단기 특허, 기계 특허

"원단 재단장치"

파주 특허사무소, 파주 변리사 찾던 고객의 특허 등록 성공 사례-섬유기계 특허, 의류 제조 특허, 재단기 특허, 기계 특허

"원단 재단장치"

출원 연월일 : 2020년 07월 06일

출 원 번 호 : 10-2020-0082591
공고 연월일 : 2021년 02월 26일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 02월 09일

청구범위의 항수 : 2
유 별 : D06H 7/00
발명의 명칭 : 원단 재단장치
존속기간(예정)만료일 : 2040년 07월 06일
2021년 02월 22일 등록
(45) 공고일자 2021년02월26일
(11) 등록번호 10-2220591
(24) 등록일자 2021년02월22일
(51) 국제특허분류(Int. Cl.)
D06H 7/00 (2020.01) D06H 7/02 (2006.01)
D06H 7/04 (2006.01)
(52) CPC특허분류
D06H 7/00 (2013.01)
D06H 7/02 (2013.01)
(21) 출원번호 10-2020-0082591
(22) 출원일자 2020년07월06일
심사청구일자 2020년07월06일
(56) 선행기술조사문헌
KR101863132 B1
KR1020170142422 A
(73) 특허권자
오**
경기도 파주시 번영로
(72) 발명자
오**
경기도 파주시 번영로
(74) 대리인
김영관
전체 청구항 수 : 총 2 항

심사관 : 이해인
(54) 발명의 명칭 원단 재단장치
(57) 요 약
본 발명의 목적은 원단이 감겨져 있는 원단롤에서 원단을 인출시켜 일측에서 타측으로 이송시키면서 컨트롤러에
서 셋팅된 길이 및 개수(수량) 만큼 자동으로 원단을 재단할 수 있도록 하여, 작업성 및 생산성, 생산능률을 향
상시키고, 인력 투입을 최대한 줄여 제조원가를 절감시킬 수 있도록 한 원단 재단기를 제공한다.

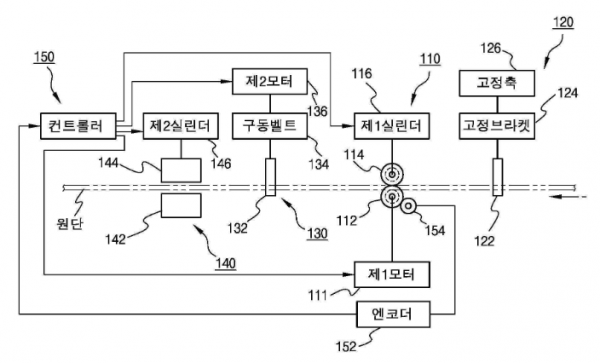

이러한 본 발명은 원단을 연속적으로 이송시키면서 설정된 세로와 가로로 절단하는 원단 재단장치로서, 지면에
설치되는 기체(機體)의 어느 일측에서 원단이 공급되어 소정 경로를 거쳐 기체의 다른 일측으로 원단이 배출되도
록 원단을 연속적으로 이송시키는 원단이송수단; 원단이송수단에 의해 연속적으로 이송되는 원단이 지나가는 위
치에 제1칼날을 설치하여 상기 제1칼날에 의해 일정 폭을 갖도록 원단을 세로방향으로 절단하는 세로절단수단;
세로절단수단에 의해 일정 폭을 갖도록 절단되어 이송되는 원단에 가로방향으로 왕복 이동되게 제2칼날을 설치하
여 상기 제2칼날에 의해 원단을 가로방향으로 절단하는 가로절단수단; 가로절단수단에서 원단을 절단시 승강 작
동되면서 원단을 눌러주는 클램핑수단; 및 클램핑수단과 가로절단수단 및 원단이송수단을 제어하는 제어수단;을
포함한다.
