부천 변리사, 부천 특허사무소 찾던 고객의 특허 등록 성공 사례-악기 특허-"현의 조립 및 교체가 용이한 크로마하프&…

명성특허 0 1,086 2021.02.22 16:38

6 현의 조립 및 교체가 용이한 크로마하프 특허등록.mp4 (244.1K) 2021.02.22

부천 변리사, 부천 특허사무소 찾던 고객의 특허 등록 성공 사례-악기 특허

"현의 조립 및 교체가 용이한 크로마하프"

부천 변리사, 부천 특허사무소 찾던 고객의 특허 등록 성공 사례-악기 특허

"현의 조립 및 교체가 용이한 크로마하프"

출원 연월일 : 2020년 05월 27일

출 원 번 호 : 10-2020-0063628
공고 연월일 : 2021년 02월 22일

공 고 번 호 :
특허결정(심결)연월일 : 2021년 02월 03일

청구범위의 항수 : 1
유 별 : G10D 1/04
발명의 명칭 : 현의 조립 및 교체가 용이한 크로마하프
존속기간(예정)만료일 : 2040년 05월 27일
2021년 02월 16일 등록
(45) 공고일자 2021년02월22일
(11) 등록번호 10-2218783
(24) 등록일자 2021년02월16일
(51) 국제특허분류(Int. Cl.)
G10D 1/04 (2020.01) G10D 3/10 (2006.01)
G10D 3/12 (2020.01)
(52) CPC특허분류
G10D 1/04 (2013.01)
G10D 3/10 (2013.01)
(21) 출원번호 10-2020-0063628
(22) 출원일자 2020년05월27일
심사청구일자 2020년05월27일
(56) 선행기술조사문헌
KR1020200021642 A*
KR1020090118203 A*
US20040129129 A1*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
김**
경기도 부천시 소향로
(72) 발명자
김**
경기도 부천시 소향로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 장호근

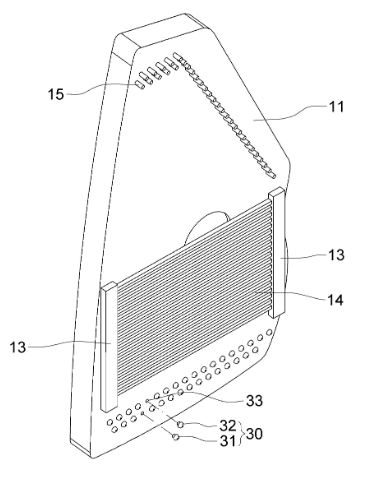

(54) 발명의 명칭 현의 조립 및 교체가 용이한 크로마하프
(57) 요 약
현의 조립 및 교체가 용이한 크로마하프에 관한 것으로, 전면판과, 후면판과, 상기 전면판의 전면 양측에 고정되
는 한 쌍의 건반몸체와, 상기 한 쌍의 건반몸체 사이에 설치되는 다수의 건반대와, 상기 전면판의 전면에 일정
간격으로 다수 고정되는 현 고정대와, 상기 현의 길이를 조절할 수 있도록 상기 현 고정대와 대응되게 설치되는
다수의 조율핀과, 상기 전면판의 하단에서 상기 전면판의 상부로 연결 고정되는 다수의 현이 구비된 크로마하프
에 있어서, 상기 후면판에는 상기 현의 일측을 끼워 고정시킬 수 있도록 일정 간격으로 다수개가 배치되는 후면
고정구; 상기 전면판을 관통하여 상기 전면판의 전면으로 돌출되며, 상기 전면판에 일정 간격으로 설치되는 전면
고정구;를 마련하여 현의 현 고정구를 후면 고정구에 끼워 결합시킴에 따라 현을 간편하게 조립할 수 있을 뿐만
아니라 현이 늘어나거나 끊어진 경우 현을 간편하게 교체할 수 있고, 이때 끊어진 현을 조율핀 및 후면 고정구로
부터 간편하게 분리시킬 수 있으며, 현의 교체 작업 시 측면뚜껑을 개폐시키지 않고서 현을 후면 고정구와 전면
고정구에 끼워 넣어 줌으로써 현을 분리 및 결합을 용이하게 할 수 있다는 효과가 얻어진다.
