출원 연월일 2019년 10월 31일
출 원 번 호 10-2019-0138149
공고 연월일 2021년 02월 18일
공 고 번 호
특허결정(심결)연월일 2021년 02월 02일
청구범위의 항수 1
유 별 B23B 49/00
발명의 명칭 건드릴 머신의 숏드릴 연결구조
존속기간(예정)만료일 2039년 10월 31일
2021년 02월 10일 등록
(45) 공고일자 2021년02월18일
(11) 등록번호 10-2217335
(24) 등록일자 2021년02월10일
(51) 국제특허분류(Int. Cl.) B23B 49/00 (2006.01) B23B 31/26 (2006.01) B23Q 3/12 (2006.01)
(52) CPC특허분류
B23B 49/008 (2013.01)
B23B 31/266 (2013.01)B23Q 3/12 (2013.01)
(21) 출원번호 10-2019-0138149 (22) 출원일자 2019년10월31일 심사청구일자 2019년10월31일
(56) 선행기술조사문헌
JP10043982 A*
KR101814198 B1*
KR1020140096539 A*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
이**
인천광역시 연수구 컨벤시아대로
(72) 발명자
이**
인천광역시 연수구 컨벤시아대로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항
심사관 : 류시웅
(54) 발명의 명칭 건드릴 머신의 숏드릴 연결구조

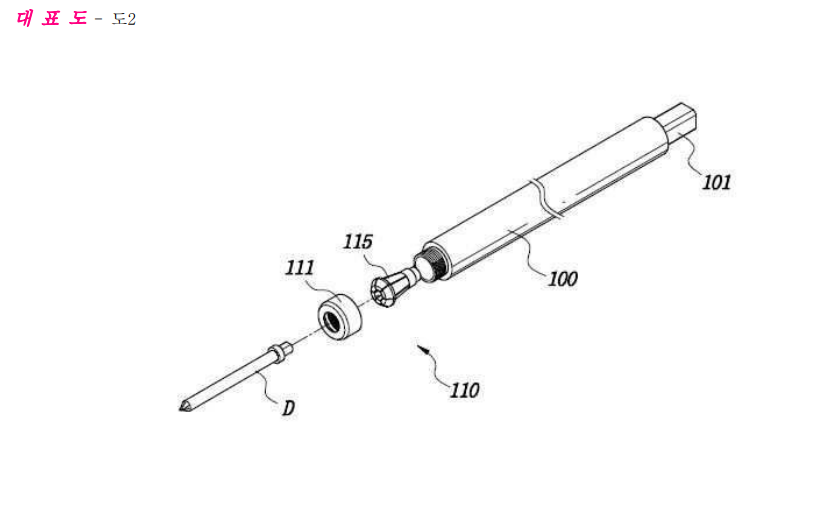

(57) 요 약
본 발명은 건드릴의 진입 가이드는 물론, 각종 드릴 공구의 편리한 교체 사용이 가능하게 교체시간을 현저히 단
축시킬 수 있는 건드릴 장치의 숏드릴 연결구조에 관한 것으로, 특히 일측부에 모터에 의해 회전하는 회전체(1
0)와, 상기 회전체의 타측부에는 드릴공구 진입시 원활한 회전을 가이드 하는 건드릴용 가이드부시
하우징(20)과, 일측은 상기 회전체에 연동되게 설치되고 타측은 콜렛척(110)이 구비되어 건드릴 및 숏드릴을 고
정하는 연결대(100)를 포함하되; 상기 연결대의 후방은 회전체(10)와 연동되게 설치되는 고정축(101)과, 전방에
는 건드릴 및 숏드릴을 연결하는 콜렛척(110)이 구비되며, 상기 콜렛척(110)은 연결대 내부로 삽입되어 건드릴
및 숏드릴을 단속하는 접속구(115)와, 상기 접속구(115) 외주연에는 풀고 조임에 의해 상기 접속구(115)를 압축
해지 하는 조임캡(111)으로 이루어진 것에 특징이 있다.
